الميزات الرئيسية
| ● 75 أوم |
| ● تصميم التوصيل |
| ● متوافق مع RoHS |
| ● خسارة إدخال منخفضة |
| ● عزل ممتاز للتقاطع |
| ● سمك صغير |
1.8G CATV مرشح ثنائي 5-204 / 258-1794 ميجا هرتز
منتجات "سانلاند" ثنائية الفلترة، تتميز بفقدان إدخال منخفض وخصائص انعكاس منخفضة. مما يُبسط تصميم الدائرة، ويخفف من تعقيد عملية المعايرة.

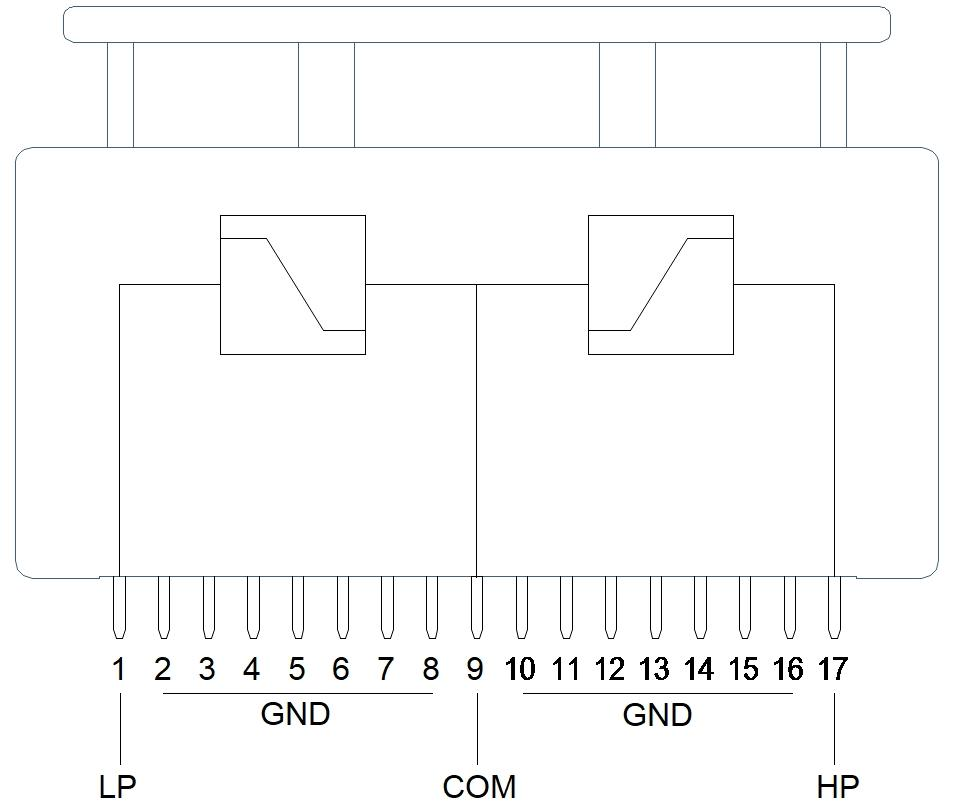

مخطط وظيفي

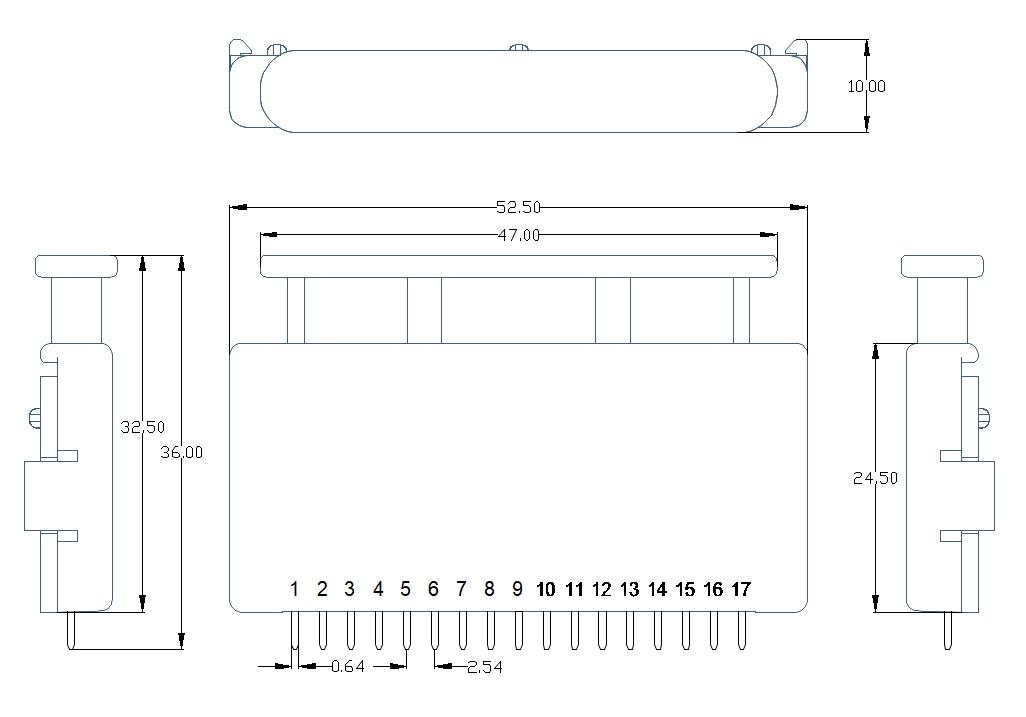

الأبعاد (الوحدة: مم، التسامح: ±0.2 مم)
|
المعلمة |
شروط الاختبار |
الحد الأدنى |
الأعلى. |
الوحدات |
|
|
نطاق التردد |
5 ~ 204 ميجا هرتز |
|
|
|
|
|
258~ 1794 ميجاهرتز |
|
|
|
||
|
خسارة الإدراج |
5 ~ 204 ميجا هرتز @204 ميجا هرتز |
- |
1.2 |
dB |
|
|
258 ~ 1794 ميجاهرتز @258 ميجاهرتز |
- |
1.2 |
dB |
||
|
258~ 1794 ميجاهرتز @1794 ميجاهرتز |
- |
1.4 |
dB |
||
|
عزل التقاطع |
HP-LP |
205 ~ 257 ميجا هرتز |
40 |
- |
dB |
|
رفض خارج النطاق |
تمريرة عالية |
5-204 ميجا هرتز |
50 |
- |
dB |
|
رفض خارج النطاق |
تمرير منخفض |
258-600 ميجا هرتز |
50 |
- |
dB |
|
601-1000 ميجا هرتز |
45 |
- |
dB |
||
|
1001-1794 ميجاهرتز |
40 |
- |
dB |
||
|
خسارة العودة |
5 ~ 204 ميجا هرتز |
- |
-20 |
dB |
|
|
258 ~600 ميجا هرتز |
- |
-20 |
dB |
||
|
601 ~ 1794 ميجا هرتز |
- |
-19 |
dB |
||
