مضخم كسب الترددات اللاسلكية عالي الخطية AG50 بتردد 50 ميجاهرتز - 4 جيجاهرتز

SANLAND AG50 50 MHz–4 GHz RF Gain Block Amplifier in SOT-89 Package

مضخم كسب الترددات اللاسلكية عالي الخطية AG50 بتردد 50 ميجاهرتز - 4 جيجاهرتز

الميزات الرئيسية

● كسب مسطح واسع النطاق حتى 4 جيجاهرتز
● خرج طاقة 38.0 ديسيبل ميلي واط عند نقطة التقاطع الثالثة (IP3) بتردد 1950 ميجاهرتز
● كسب 19.6 ديسيبل عند 1950 ميجاهرتز
● 19.6 ديسيبل ميلي واط ذروة 1 ديسيبل عند 1950 ميجاهرتز
● مقاومة 50 أوم قابلة للتوصيل على التوالي
● عبوة SOT89 خالية من الرصاص/صديقة للبيئة/متوافقة مع توجيهات RoHS
● مصدر طاقة واحد 5 فولت
● حماية من التفريغ الكهروستاتيكي 1000 فولت HBM
● مستوى MSL: 1



AG50 عبارة عن وحدة تضخيم MMIC عالية الأداء من نوع InGaP HBT، تستخدم تصميم دارلينجتون مع شبكة انحياز فعّالة. توفر شبكة الانحياز الفعّالة تيارًا ثابتًا بغض النظر عن تغيرات درجة الحرارة ومعامل بيتا للتصنيع. صُممت AG50 للعمل مباشرةً من مصدر طاقة 5 فولت، ولا تتطلب مقاومة خفض الجهد كما هو الحال في مضخمات دارلينجتون التقليدية. وهي مُخصصة لتطبيقات وحدات التضخيم عالية الخطية التي تتطلب حجمًا صغيرًا، وأقل عدد من المكونات الخارجية، ومطابقة داخلية بقيمة 50 أوم.

AG50 50 MHz–4 GHz RF Gain Block Application Circuit with 5 V Bias and SOT-89 Pin Configuration

تخصيص الرقم السري والحزمة

AG50 SOT-89 RF Gain Block Pin Assignment – RF IN, GND and RF OUT
دبوس اسم وصف
1 مدخل الترددات اللاسلكية مدخل الترددات اللاسلكية.
2 أرضي أرضي.
3 مخرج الترددات اللاسلكية مخرج الترددات اللاسلكية.
4 أرضي أرضي.

حجم الجسم: 4.6 × 4.25 × 1.6 مم كحد أقصى.

توفر حزمة SOT-89 مساحة صغيرة لتطبيقات كتلة كسب النطاق العريض مع دعم مدخلات الترددات اللاسلكية ومخرجات الترددات اللاسلكية والوصلات الأرضية المطلوبة.



تقييم كتلة كسب النطاق العريض

تقييم كتلة ربح بديلة؟

AG50 عبارة عن وحدة تضخيم ترددات لاسلكية عريضة النطاق تعمل بجهد 5 فولت، وتأتي في غلاف SOT-89، وتغطي نطاق تردد من 50 ميجاهرتز إلى 4 جيجاهرتز. يمكن استخدامها في التقييم الهندسي لتصاميم وحدات التضخيم عريضة النطاق القديمة والحديثة. يجب مراجعة نطاق التردد، والتضخيم، ومعامل الضوضاء، وخطية الخرج، وتكوين الأطراف، ودائرة الانحياز الحالية للتطبيق المقصود.

50 ميجاهرتز - 4 جيجاهرتز مصدر طاقة 5 فولت عبوة SOT-89 كسب ≈20 ديسيبل

جزء مرجعي من كورفو

TQP3M9008

كتلة كسب النطاق العريض 50 ميجاهرتز - 4 جيجاهرتز

يوفر TQP3M9008 كسب نموذجي 20.6 ديسيبل، و+20 ديسيبل ميلي واط P1dB و+35.5 ديسيبل ميلي واط OIP3 عند 1.9 جيجاهرتزيوفر AG50 كسب 19.6 ديسيبل، و+19.6 ديسيبل ميلي واط P1dB، و+38 ديسيبل ميلي واط OIP3 عند 1.95 جيجاهرتزيعمل كلاهما من 5 فولت ويستخدمان حزمة SOT-89، مما يجعلهما متوافقين بشكل وثيق لتقييم كتلة كسب النطاق العريض.

الفرق الرئيسي: يتميز TQP3M9008 بانخفاض نموذجي في NF، بينما يوفر AG50 OIP3 أعلى في نطاق 1.9 جيجاهرتز.

قطعة مرجعية من NXP

BGA6489

كتلة كسب متوسطة الطاقة واسعة النطاق SOT-89

يوفر BGA6489 كسب 20 ديسيبل عند 850 ميجاهرتز و16 ديسيبل عند 1.95 جيجاهرتز، مع تيار جهاز نموذجي يبلغ 78 مللي أمبيريوفر AG50 20.8 ديسيبل عند 850 ميجاهرتز و 19.6 ديسيبل عند 1.95 جيجاهرتز، مع تيار نموذجي 80 مللي أمبيركلاهما عبارة عن وحدات كسب نطاق عريض مدمجة من نوع SOT-89.

مقارنة المكاسب: يحافظ AG50 على كسب أكبر عند 1.95 جيجاهرتز أثناء التشغيل عند مستوى تيار مشابه جدًا.

جزء مرجعي من كورفو

SGA6489Z

وحدة كسب متتالية DC–3.5 جيجاهرتز

تم تحديد SGA6489Z مع كسب 20.1 ديسيبل، و+20.7 ديسيبل ميلي واط P1dB، و+34 ديسيبل ميلي واط IP3، تعمل على ما يقارب 5.1 فولت / 75 مللي أمبيريوفر AG50 ما يقارب كسب من فئة 20 ديسيبل، مع +19.6 ديسيبل ميلي واط P1dB و+38 ديسيبل ميلي واط OIP3 عند 1.95 جيجاهرتز، من 5 فولت / 80 مللي أمبير إمداد.

تغطية التردد: يغطي SGA6489Z نطاق تردد يصل إلى 3.5 جيجاهرتز، بينما يقوم AG50 بتمديد نطاق التشغيل العريض إلى 4 جيجاهرتز.

قطع مرجعية من شركة Analog Devices

أدي HMC589 / HMC589ST89E / HMC589A / HMC589AST89E

عائلة وحدات كسب النطاق العريض DC–4 GHz SOT-89E

يوفر HMC589A / HMC589AST89E حوالي كسب 20 ديسيبل، و+33 ديسيبل ميلي واط OIP3، وما يصل إلى +21 ديسيبل ميلي واط P1dB، تعمل من مصدر طاقة واحد 5 فولت بتيار حوالي 82 مللي أمبيرAG50 يقدم كسب 19.6 ديسيبل، و+38 ديسيبل ميلي واط OIP3، و+19.6 ديسيبل ميلي واط P1dB عند 1.95 جيجاهرتز، مع 5 فولت / 80 مللي أمبير عملية.

الإرث HMC589 / HMC589ST89E والأحدث HMC589A / HMC589AST89E يمكن تضمين كليهما في تقييم مرجعي متبادل لكتلة الكسب SOT-89 ذات النطاق العريض.

مقارنة الخطية: يوفر AG50 قيمة OIP3 نموذجية أعلى، بينما توفر عائلة HMC589A قيمة P1dB أعلى قليلاً.

قد تستخدم المواصفات المنشورة للأجزاء المرجعية ترددات اختبار وظروف انحياز ولوحات تقييم مختلفة. قارن الأجهزة عند نفس الترددات وظروف الدائرة قبل اعتمادها.

فحص دقيق: تكوين الدبابيس وشبكة الانحياز

تُقدَّم معلومات مرجعية لأغراض التقييم. يجب التحقق من الخصائص الكهربائية، وتكوين الأطراف، وشبكة التحيز، وتوافق لوحة الدوائر المطبوعة لكل تطبيق. لا ينبغي وصف AG50 بأنه بديل مباشر أو بديل للأطراف إلا بعد التأكد بشكل مستقل من توافقه على مستوى الدائرة.

ما الذي يجب التحقق منه في تصميمك؟

أداء الترددات اللاسلكيةالكسب، ونسبة الضوضاء، وP1dB، وOIP3 عبر نطاق التشغيل.
الدائرة الكهربائية ومصدر الطاقةتخصيص الأطراف، وشبكة الانحياز، وحجب التيار المستمر، وميزانية التيار، والهامش الحراري.
احتياجات التوريدالجدول الزمني للتأهيل، وكمية العينة، والطلب السنوي المتوقع.

اطلب مراجعة مرجعية

أرسل رقم الجزء الأصلي، ونطاق التردد، وكسب الهدف/NF، ومتطلبات P1dB/OIP3، والمخطط أو قائمة المواد (إن وجدت)، والكمية السنوية إلى فريق الهندسة في SANLAND.

طلب مراجعة مرجعية

الأسئلة الشائعة

ما هو نطاق تردد جهاز AG50؟

يعمل AG50 من 50 ميجاهرتز إلى 4 جيجاهرتز وهو مصمم ككتلة كسب RF و IF ذات نطاق ترددي واسع.

ما هو الكسب والخطية النموذجيان لـ AG50؟

عند تردد 1.95 جيجاهرتز، يوفر AG50 عادةً كسبًا قدره 19.6 ديسيبل، و+19.6 ديسيبل ميلي واط P1dB و+38 ديسيبل ميلي واط OIP3.

هل يتطلب AG50 مطابقة خارجية بقيمة 50 أوم؟

تتم مطابقة AG50 داخليًا مع 50 أوم. يستخدم التطبيق النموذجي مكثفات حجب التيار المستمر وملف خانق الترددات الراديوية كما هو موضح في دائرة المرجع.

هل يمكن استخدام AG50 كبديل لـ TQP3M9008 أو BGA6489 أو SGA6489Z أو HMC589؟

يمكن تقييم AG50 كبديل لبعض تطبيقات تضخيم النطاق العريض. يجب التحقق من تكوين الأطراف، ومكونات الانحياز، وأداء الترددات اللاسلكية، وتوافق لوحة الدوائر المطبوعة قبل الاستبدال.

ما هي المعلومات المطلوبة لإجراء تقييم مرجعي متبادل؟

يرجى تقديم رقم القطعة الأصلي، ونطاق تردد التشغيل، وجهد الإمداد، وكسب الهدف، ومتطلبات P1dB/OIP3، وإذا كان ذلك متاحًا، الدائرة الحالية أو قائمة المواد.

01
AG50 / أداء الترددات اللاسلكية

الأداء النموذجي للترددات اللاسلكية

تكرار يكسب OIP3 P1dB NF
850 ميجاهرتز 20.8 ديسيبل 40.0 ديسيبل ميلي واط 20.5 ديسيبل ميلي واط 2.8 ديسيبل
1950 ميجاهرتز 19.6 ديسيبل 38.0 ديسيبل ميلي واط 19.6 ديسيبل ميلي واط 2.8 ديسيبل
2500 ميجاهرتز 19.1 ديسيبل 35.4 ديسيبل ميلي واط 18.9 ديسيبل ميلي واط 3.0 ديسيبل
3500 ميجاهرتز 18.6 ديسيبل 31.3 ديسيبل ميلي واط 16.5 ديسيبل ميلي واط 3.1 ديسيبل
4000 ميجاهرتز 18.4 ديسيبل 30.5 ديسيبل ميلي واط 16.1 ديسيبل ميلي واط 3.4 ديسيبل
أساس الاختبار

تُقاس القيم النموذجية عند VS = 5 فولت، IS = 80 مللي أمبير و TL = 25 درجة مئوية في نظام 50 أوم. يستخدم OIP3 تباعدًا بين النغمات بمقدار 1 ميجاهرتز مع قدرة خرج +5 ديسيبل ميلي واط لكل نغمة.

02
AG50 / منحنيات مقاسة

منحنيات الأداء النموذجية

الربح والخسارة

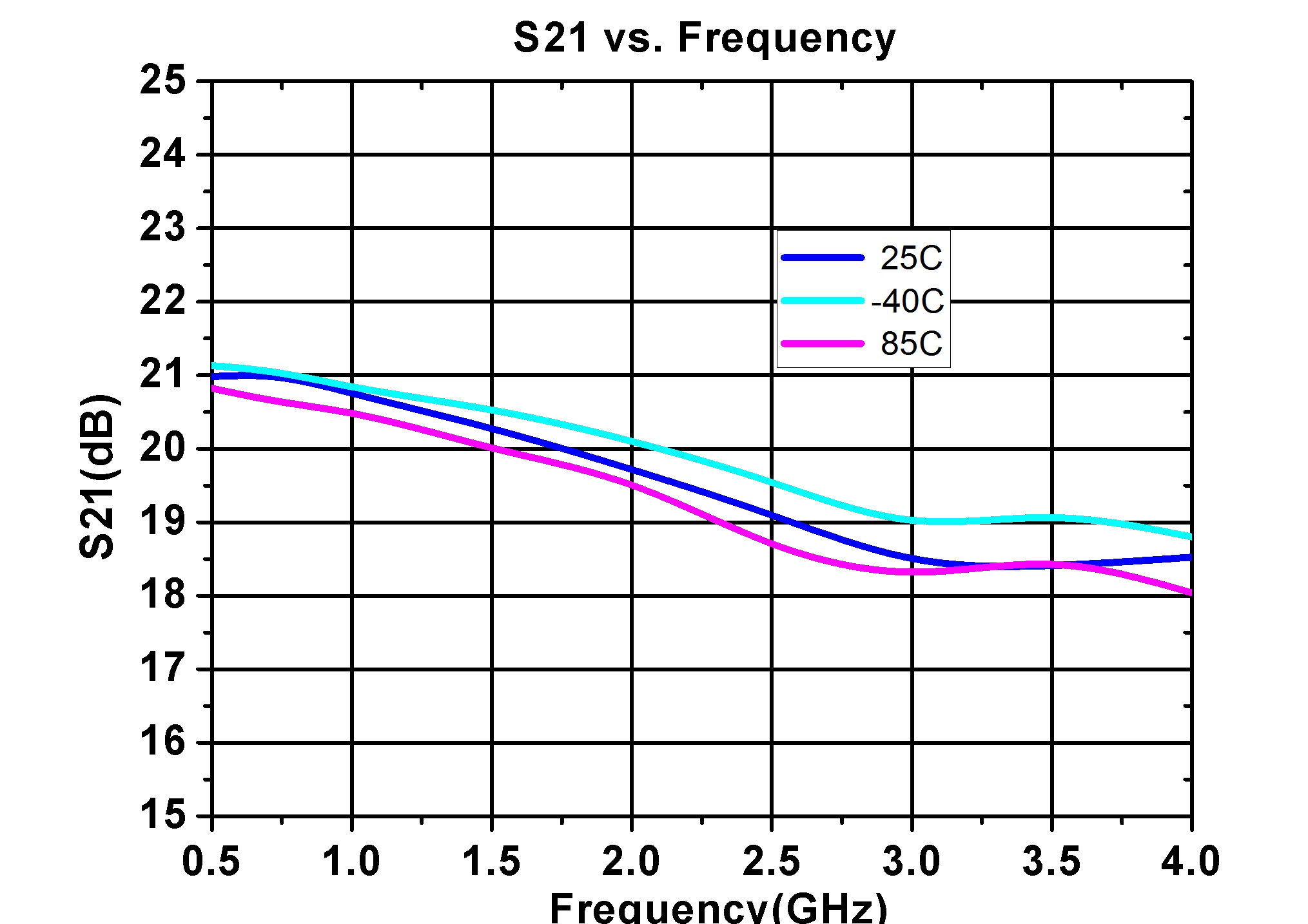

01 S21 / كسب مكاسب مستقبلية
AG50 RF gain block S21 gain vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

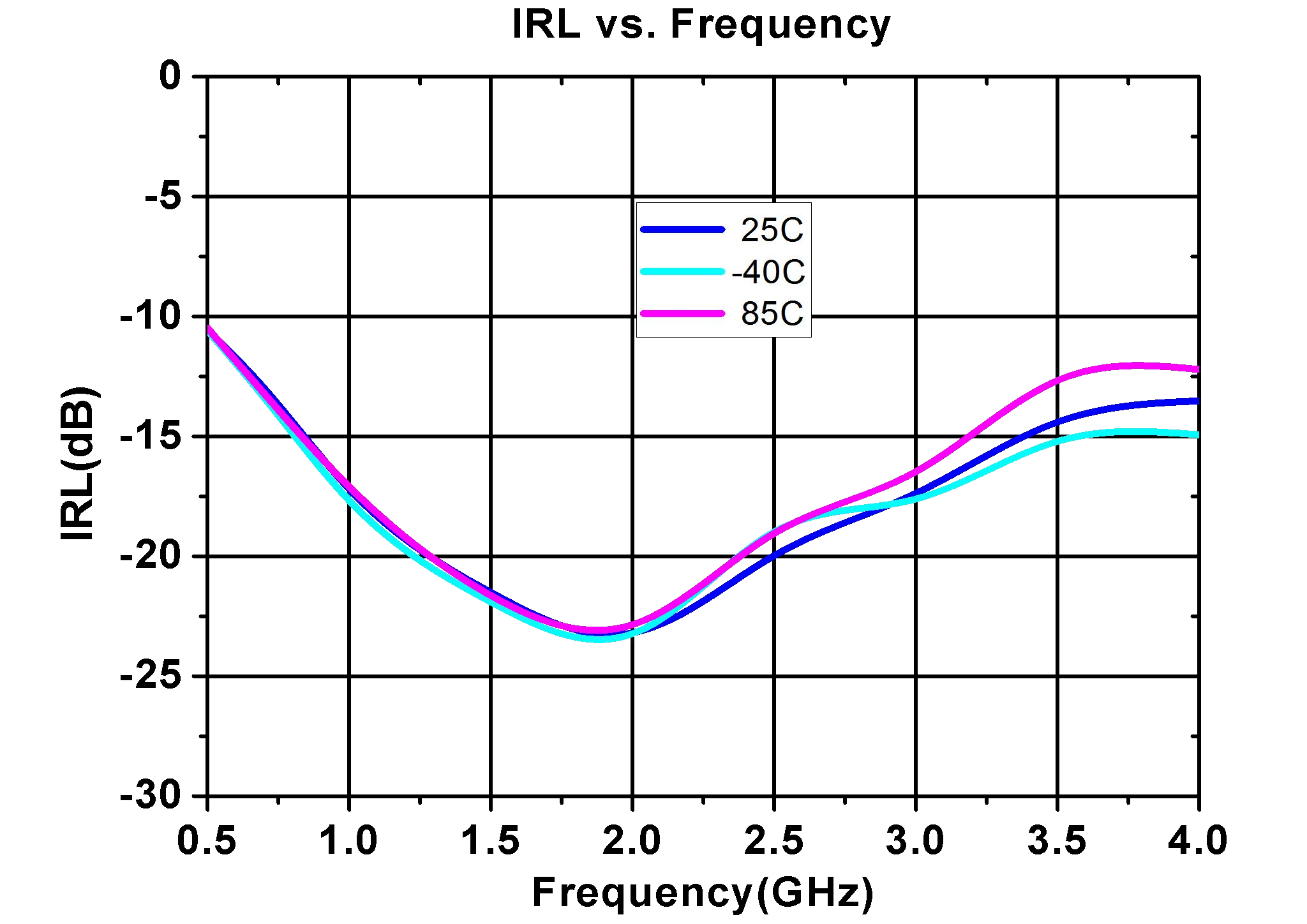

02 فقدان العودة المدخلة مطابقة المدخلات
AG50 IRL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

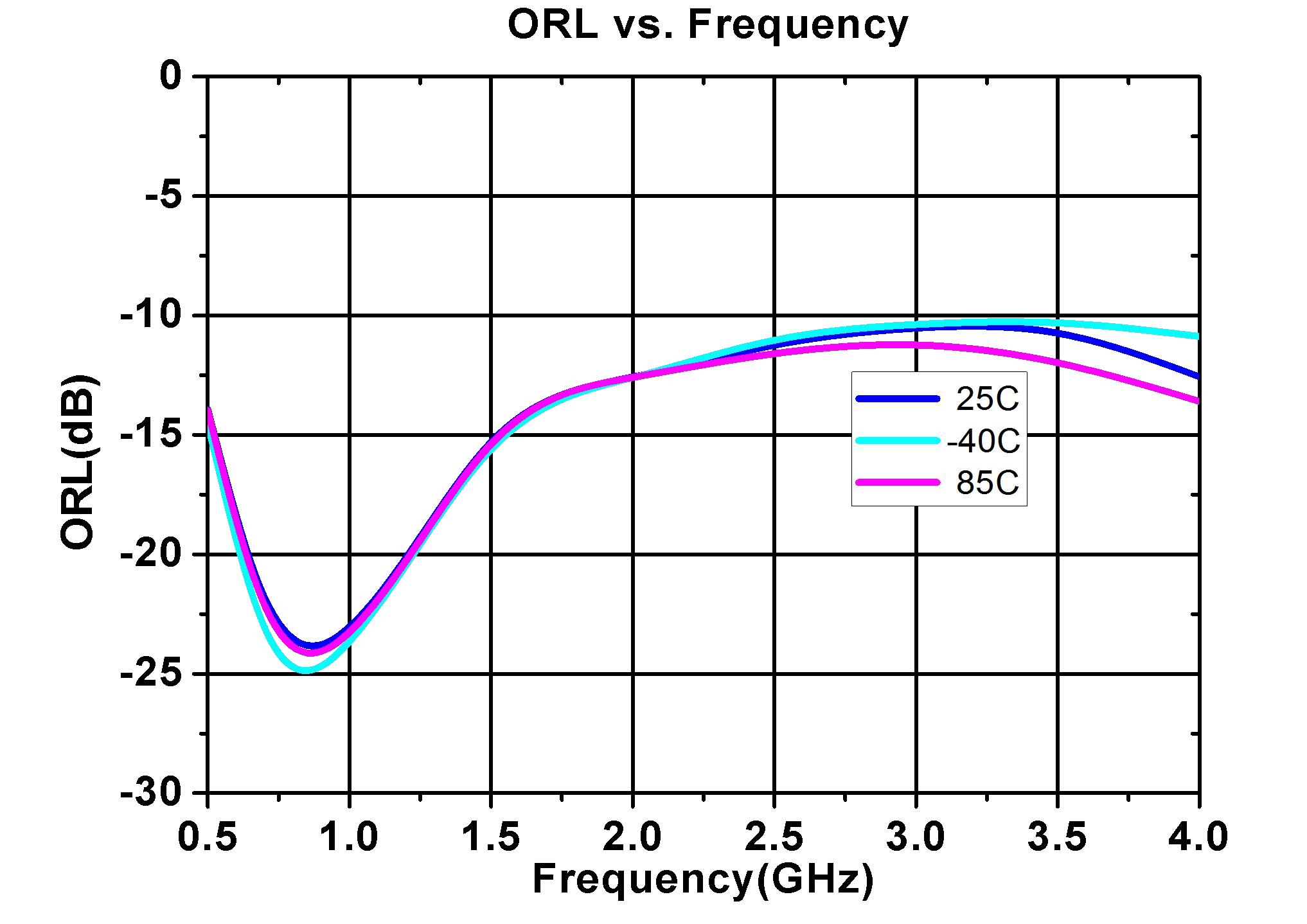

03 خسارة العودة في المخرجات مطابقة المخرجات
AG50 ORL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
الخطية والضوضاء

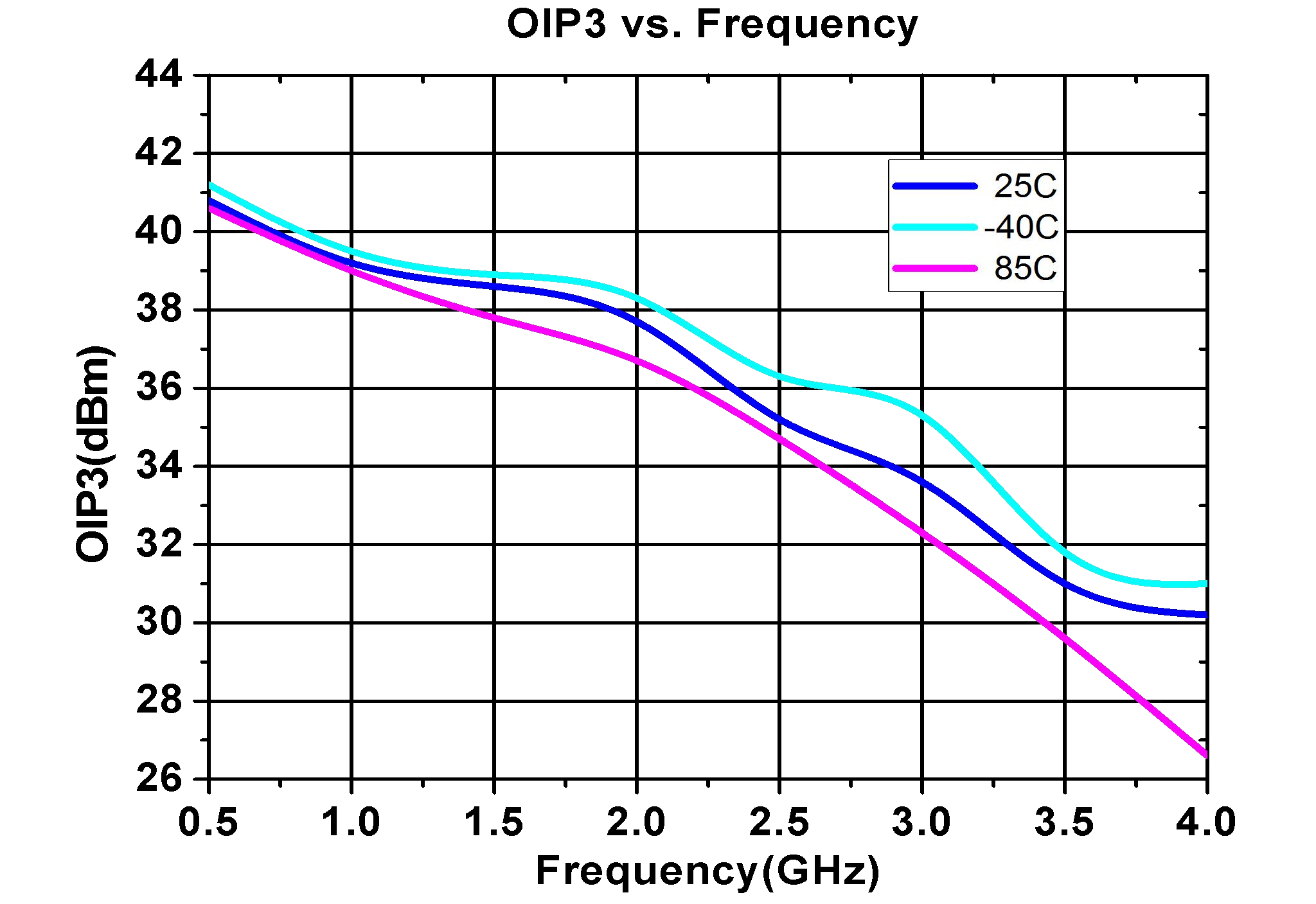

04 OIP3 استجابة الخطية
AG50 OIP3 vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

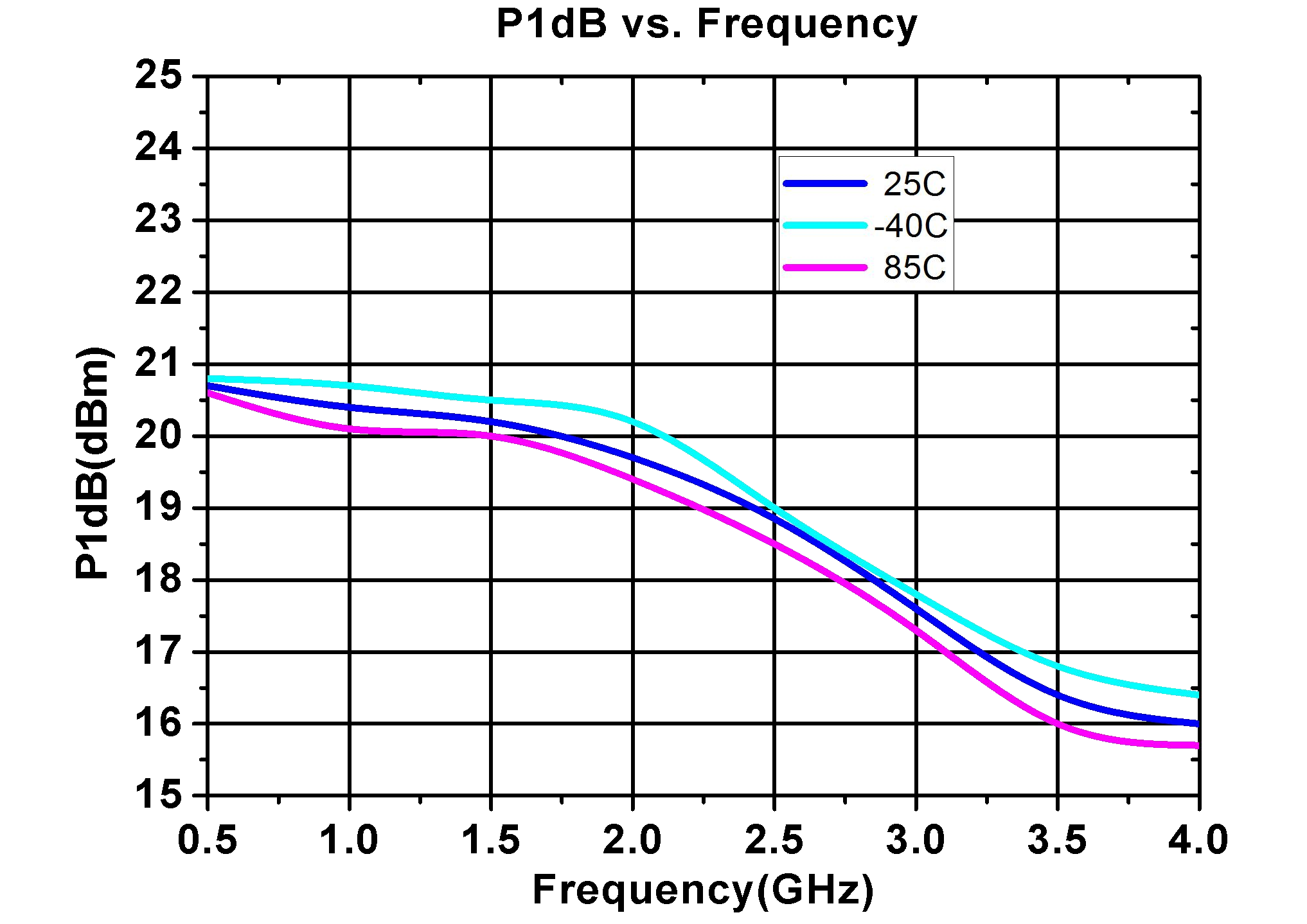

05 خرج P1dB ضغط الإخراج
AG50 P1dB vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

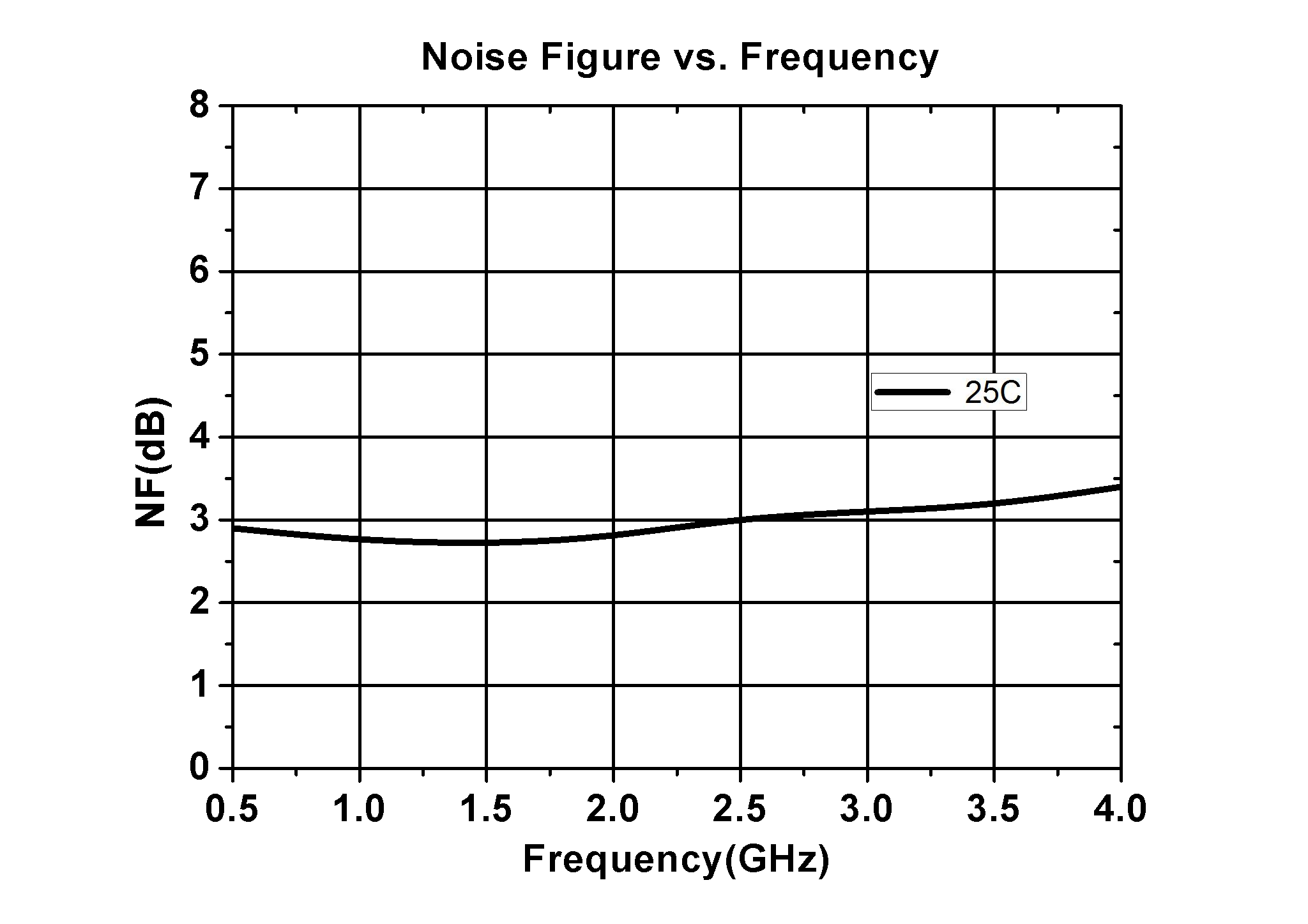

06 معامل الضوضاء استجابة الضوضاء
AG50 noise figure vs frequency from 0.5 to 4 GHz at 25°C
Wireless systems icon

أنظمة لاسلكية

مراحل تضخيم النطاق العريض لسلاسل إشارات الترددات اللاسلكية.

الترددات اللاسلكية النطاق العريض سلسلة الترددات اللاسلكية
IF and RF driver amplifiers icon

مضخمات قيادة التردد المتوسط ​​والتردد اللاسلكي

تضخيم الإشارة لمراحل الترددات الراديوية والترددات المتوسطة.

برنامج تشغيل IF مشغل الترددات اللاسلكية مرحلة الكسب






مراحل كسب الترددات اللاسلكية ذات النطاق العريض

تضخيم متتالي 50 أوم عبر نطاق تردد تشغيل واسع.

50 أوم قابل للتسلسل نطاق عريض
General purpose RF amplification icon

تضخيم الترددات اللاسلكية للأغراض العامة

للتصميمات التي تتطلب طاقة خرج متوسطة وخطية عالية.

خطية عالية طاقة متوسطة الترددات اللاسلكية العامة
