ينبغي اختيار حلول نقل الترددات اللاسلكية عبر الألياف الضوئية بناءً على متطلبات النظام الفعلية وليس على المواصفات الفردية فقط. يلعب نطاق التردد ومسافة الوصلة وأداء الترددات اللاسلكية دورًا في استقرار الوصلة بشكل عام. تصميم جيد نظام RFoF يستخدم أجهزة بصرية محسّنة ودوائر ترددات لاسلكية للحفاظ على الخطية وتقليل التشوه، مما يساعد على ضمان نقل موثوق للترددات اللاسلكية عبر الألياف.

أهم النقاط

• تتيح تقنية نقل إشارات الترددات اللاسلكية عبر الألياف (RFoF) نقل إشارات الترددات اللاسلكية عالية الجودة عبر مسافات طويلة مع الحد الأدنى من الفقد ومناعة قوية ضد التداخل.

• يمكن لشبكات GPON و XGS-PON أن تتعايش مع روابط RFoF، مما يدعم كلاً من بيانات النطاق العريض وخدمات الترددات اللاسلكية على نفس البنية التحتية للألياف.

• تعتبر مقاييس الأداء الرئيسية مثل الخطية، ومعامل الضوضاء، وتسطيح التردد أموراً بالغة الأهمية لنجاح عملية التكامل.

• يساعد التصميم السليم لتقنية RFoF المشغلين على تقليل التعقيد التشغيلي مع توسيع قدرات الخدمة.

لماذا يُعدّ دمج الترددات اللاسلكية عبر الألياف الضوئية أمرًا مهمًا في شبكات PON؟

تُستخدم شبكات الألياف الضوئية السلبية (PON)، بما في ذلك GPON وXGS-PON، على نطاق واسع كتقنيات وصول لتوفير خدمات النطاق العريض للمستخدمين المنزليين والتجاريين. توفر GPON سعة تحميل فعالة، بينما تقدم XGS-PON أداءً متناظرًا بسرعة 10 جيجابت في الثانية لدعم التطبيقات التي تتطلب نطاقًا تردديًا عاليًا وسرعة تحميل كبيرة.

مع تطور شبكات الوصول، يحتاج المشغلون بشكل متزايد إلى نقل ليس فقط البيانات الرقمية ولكن أيضًا إشارات الترددات الراديوية (RF)مثل بث الفيديو، وخدمات التراكب بترددات الراديو، أو النقل اللاسلكي للمواقع النائية. ويعاني النقل المحوري التقليدي عبر مسافات طويلة من التوهين العالي، والحساسية للتداخل الكهرومغناطيسي، وارتفاع تكلفة الصيانة.

تعالج تقنية نقل الترددات اللاسلكية عبر الألياف هذه التحديات بتحويل إشارات الترددات اللاسلكية إلى شكل ضوئي، مما يسمح بنقلها عبر الألياف بفقد منخفض للغاية وسلامة إشارة عالية. وعند دمجها في شبكات GPON أو XGS-PON، تُمكّن تقنية RFoF خدمات الترددات اللاسلكية من التعايش مع بيانات النطاق العريض دون التأثير على أداء الشبكة.

فهم مشهد شبكات PON: GPON مقابل XGS-PON

لدمج تقنية RFoF بشكل فعال، من المهم فهم بيئة تشغيل شبكات GPON و XGS-PON:

• GPON يتم اعتمادها على نطاق واسع لنشر الألياف إلى المنازل والمباني نظرًا لكفاءتها من حيث التكلفة ونظامها البيئي الناضج.
• XGS-PON توسع هذه البنية بعرض نطاق ترددي متناظر يبلغ 10 جيجابت في الثانية، مما يتيح خدمات متقدمة مثل الوصول إلى السحابة، واتصال المؤسسات، وتطبيقات الوصول من الجيل التالي.

تعتمد كلتا التقنيتين على شبكة توزيع ضوئية مشتركة (ODN) تتألف من ألياف أحادية النمط ومقسمات سلبية. تتيح هذه البنية التحتية المشتركة إمكانية إدخال وصلات RFoF جنبًا إلى جنب مع خدمات PON من خلال تخطيط دقيق للأطوال الموجية وإدارة الطاقة.

مؤشرات الأداء الهندسي المهمة

عند دمج تقنية الترددات اللاسلكية عبر الألياف في أنظمة GPON أو XGS-PON، يجب تقييم العديد من مقاييس الأداء الرئيسية في وقت مبكر من مرحلة التصميم.

أداء الخطية والتشكيل البيني

تحدد الخطية مدى دقة نقل إشارات الترددات الراديوية دون توليد تشوهات. وتكتسب الخطية العالية أهمية خاصة في أنظمة الترددات الراديوية متعددة الموجات الحاملة أو ذات النطاق الترددي العريض، حيث يمكن أن يؤدي تشوه التشكيل البيني إلى تدهور جودة الإشارة الإجمالية.

معامل الضوضاء ونسبة الإشارة إلى الضوضاء

يؤثر معامل الضوضاء بشكل مباشر على نسبة الإشارة إلى الضوضاء عند جهاز الاستقبال. ويساعد انخفاض معامل الضوضاء على الحفاظ على إشارات الترددات اللاسلكية الضعيفة بعد الإرسال والتحويل الضوئي، وهو أمر ضروري للحفاظ على جودة الخدمة في التطبيقات التناظرية أو الحساسة للترددات اللاسلكية.

استجابة التردد ومستوى الكسب

يضمن الكسب الثابت عبر نطاق تردد التشغيل إرسال جميع قنوات الترددات اللاسلكية بشكل متساوٍ. قد يؤدي ضعف استواء التردد إلى انحراف أو عدم انتظام مستويات القنوات، مما يؤدي إلى تدهور الأداء في نطاقات تردد معينة.

ميزانية الطاقة الضوئية وتخطيط الطول الموجي

نظراً لأن وصلات RFoF قد تتشارك الألياف مع خدمات PON، يجب أن تراعي ميزانيات الطاقة الضوئية فقد الطاقة في المُقسِّم، وفقد الطاقة في الموصل، ومتطلبات التعايش. ويضمن الفصل الصحيح للأطوال الموجية عدم تداخل إشارات RFoF مع حركة بيانات GPON أو XGS-PON.

سيناريوهات التكامل العملي

تراكب الفيديو بترددات الراديو على شبكات PON

يُعدّ نقل خدمات البث أو الفيديو عبر الترددات اللاسلكية عبر بنية تحتية لشبكة PON أحد سيناريوهات النشر الشائعة. في هذا النموذج، تُحوّل إشارات الترددات اللاسلكية إلى شكل ضوئي في المحطة الرئيسية، ثم تُرسل عبر الألياف الضوئية بالتزامن مع تدفقات بيانات PON. وفي الطرف البعيد، تُحوّل أجهزة الاستقبال الضوئية الإشارات مرة أخرى إلى ترددات لاسلكية للتوزيع المحلي.

يسمح هذا النهج للمشغلين بالحفاظ على خدمات الترددات اللاسلكية القديمة أثناء الانتقال إلى شبكات الوصول القائمة على الألياف الضوئية، دون الحاجة إلى بنية تحتية محورية واسعة النطاق.

النطاق العريض الهجين ونقل الترددات اللاسلكية

في الشبكات الهجينة التي تتطلب تعايش بيانات النطاق العريض وفيديو الترددات اللاسلكية وخدمات الترددات اللاسلكية الأخرى، تُمكّن تقنية RFoF من إنشاء طبقة نقل ألياف ضوئية موحدة. وهذا يقلل من تعقيد الشبكة، ويخفض تكاليف الصيانة، ويُحسّن قابلية التوسع على المدى الطويل من خلال الاعتماد على بنية تحتية بصرية واحدة.

أفضل الممارسات لتحقيق التكامل الناجح

حدد المتطلبات الفنية بوضوح

قبل اختيار المكونات، يجب على المشغلين تحديد المتطلبات بوضوح، مثل:

• نطاق ترددات الراديو المستهدفة
• مسافة الإرسال المطلوبة
• نسب التقسيم وميزانية الفقد البصري
• قيود التعايش مع أطوال موجات GPON أو XGS-PON

تساهم المواصفات الواضحة في تقليل دورات إعادة التصميم وتبسيط عملية التحقق من صحة النظام.

اختيار المكونات بناءً على مؤشرات الأداء الرئيسية على مستوى النظام

ينبغي أن يركز اختيار المكونات على أداء النظام ككل بدلاً من التركيز على المواصفات الفردية فقط. يجب تقييم الخطية، ومعامل الضوضاء، والحساسية البصرية، وتجانس التردد معًا لضمان أداء مستقر من البداية إلى النهاية.

خطة التركيب والصيانة

تُعد سهولة التركيب واستكشاف الأعطال وإصلاحها أمراً بالغ الأهمية في شبكات الوصول. يجب أن تدعم أنظمة RFoF عملية التشغيل السلسة وأن تسمح للمشغلين بتشخيص مشكلات الأداء بكفاءة أثناء التشغيل.

مقارنة الأداء التوضيحية

يوضح الجدول أدناه مثالاً على أهداف الأداء التي يتم أخذها في الاعتبار عادةً عند تقييم حلول RFoF للتكامل مع شبكات PON.

الفوائد التشغيلية لعمليات النشر بين الشركات

من خلال دمج تقنية الترددات اللاسلكية عبر الألياف الضوئية في شبكات GPON و XGS-PON، يمكن للمشغلين ومكاملين الأنظمة ما يلي:

• توسيع مسافة إرسال الترددات اللاسلكية إلى ما وراء حدود الكابل المحوري
• تحسين استقرار الإشارة ومقاومة التداخل
• خفض تكاليف التشغيل والصيانة
• يدعم كلاً من خدمات الترددات اللاسلكية القديمة وترقيات النطاق العريض المستقبلية

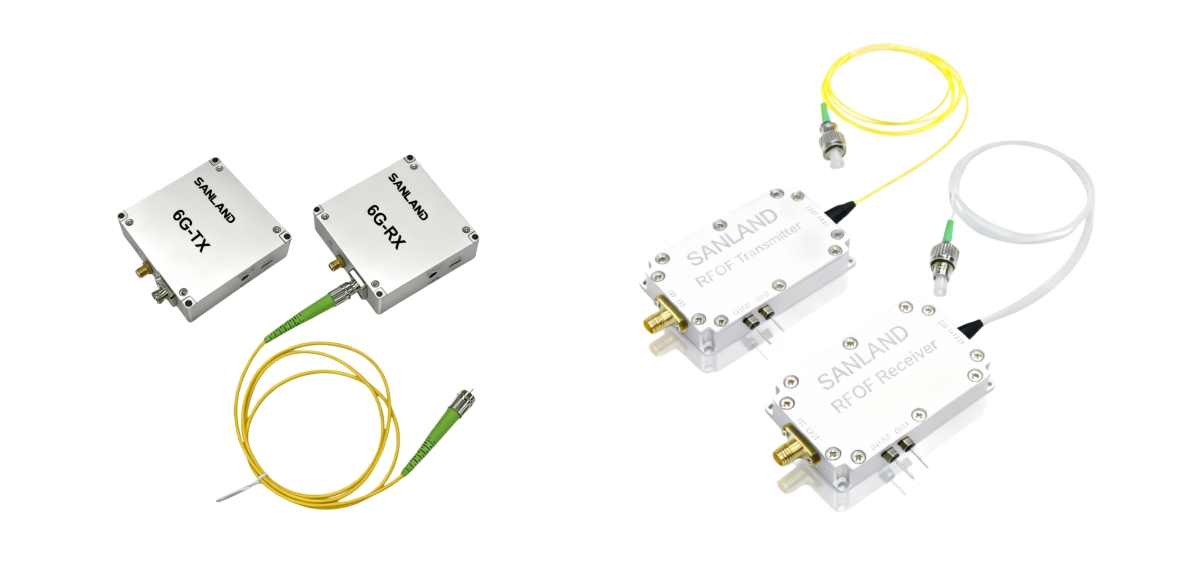

أنواع وصلة الترددات اللاسلكية عبر الألياف الضوئية

دليل الاختيار العملي

مطابقة المواصفات مع احتياجات المشروع

يجب التأكد من أن حل الترددات اللاسلكية عبر الألياف الضوئية يناسب تطبيقك.

ابدأ بفهم مصدر إشارة التردد اللاسلكي ووجهتها. تحقق من نطاق التردد المطلوب ومستوى الإشارة عند طرفي الوصلة.

بعد ذلك، انظر إلى مسافة الوصلة وميزانية الطاقة الضوئية. يجب أن يوفر جهاز الإرسال والاستقبال بتقنية RFoF طاقة ضوئية كافية لتعويض فقد الطاقة في الألياف، والمقسمات، والموصلات. يساعد هذا في تجنب الإشارات الضعيفة والحفاظ على أداء الترددات اللاسلكية على مسافات طويلة.

يُعدّ توافق النظام أمرًا بالغ الأهمية. تأكد من أن حلّ RFoF يعمل مع البنية التحتية الحالية للألياف الضوئية، وخطة الأطوال الموجية، وبنية الشبكة. قد تتطلب بعض عمليات النشر أطوالًا موجية أو أنواعًا محددة من الموصلات للعمل جنبًا إلى جنب مع حركة مرور GPON أو XGS-PON.

وأخيرًا، يجب اعتبار أداء الترددات الراديوية كحلقة وصل متكاملة. ينبغي أن تتوافق الخطية ومعامل الضوضاء واستجابة التردد مع متطلبات التطبيق بدلاً من تقييمها بشكل منفصل.

اتبع هذه الخطوات عند اختيار حل RFoF:

• تأكد من نطاق ترددات الراديو المطلوبة ومستويات الإشارة
• احسب مسافة الألياف وميزانية الفقد البصري
• تحقق من توافق الطول الموجي والبنية التحتية
• تقييم أداء الترددات اللاسلكية على مستوى الوصلة

نصيحة: إن اختيار وحدة RFoF التي تتطابق بشكل وثيق مع التطبيق الفعلي - بدلاً من الإفراط في تحديد المواصفات - يمكن أن يبسط عملية النشر ويحسن الاستقرار على المدى الطويل.

التعليمات

ما هو الغرض الرئيسي من تقنية نقل الترددات اللاسلكية عبر الألياف الضوئية (RFoF)؟

تُستخدم تقنية نقل إشارات الترددات اللاسلكية عبر الألياف الضوئية لنقل هذه الإشارات. حيث تقوم بتحويل إشارات الترددات اللاسلكية إلى إشارات ضوئية للإرسال، ثم تعيد تحويلها إلى إشارات ترددات لاسلكية عند جهاز الاستقبال. وهذا يتيح نقل خدمات الترددات اللاسلكية لمسافات طويلة مع فقدان منخفض واستقرار عالٍ للإشارة.

كيف تعرف ما إذا كان حل RFoF مناسبًا لنظامك؟

ابدأ بالتحقق من متطلبات تطبيقك. انظر إلى نطاق ترددات الراديو، ومستويات الإشارة، ومسافة الإرسال المطلوبة. ثم تأكد من توافق جهاز الإرسال والاستقبال بتقنية RFoF مع البنية التحتية للألياف الضوئية الحالية وخطة الطول الموجي.

هل يمكن استخدام تقنية RFoF مع GPON أو XGS-PON؟

نعم، يمكن لتقنية RFoF أن تتعايش مع GPON وXGS-PON عند استخدام فصل مناسب للأطوال الموجية وتخطيط طاقة ضوئية ملائم. تأكد دائمًا من أن طول موجة RFoF ومستويات الطاقة لا تتداخل مع حركة بيانات PON.

ماذا يحدث إذا اخترت حل RFoF الخاطئ؟

• قد تتدهور جودة إشارة الترددات اللاسلكية.
• قد تلاحظ تشويشًا أو زيادة في الضوضاء.
• قد يصبح الاتصال غير مستقر مع زيادة المسافة.

في بعض الحالات، قد لا يعمل رابط RFoF كما هو متوقع.

هل تتطلب أنظمة RFoF صيانة خاصة؟

تتطلب أنظمة RFoF عادةً صيانة أقل من أنظمة الكابلات المحورية الطويلة. ومع ذلك، يظل التركيب السليم والوصلات البصرية النظيفة ومستويات الطاقة الصحيحة أمورًا بالغة الأهمية لضمان موثوقيتها على المدى الطويل.

نصيحة: قم دائمًا بتقييم أداء RFoF على مستوى النظام، وليس فقط المواصفات الفردية، قبل النشر.
