جهاز إرسال ألياف ضوئية مصغر بتقنية الكابلات التلفزيونية المصغرة + التردد المتوسط ​​عبر الأقمار الصناعية، بتردد 47-2400 ميجاهرتز | SLRF TXS-55

SLRF TXS-55 CATV optical transmitter with F-type RF input, SC/APC optical output, and compact housing for 47–2400 MHz CATV and SAT-IF fiber optic signal transmission.

جهاز إرسال ألياف ضوئية مصغر بتقنية الكابلات التلفزيونية المصغرة + التردد المتوسط ​​عبر الأقمار الصناعية، بتردد 47-2400 ميجاهرتز | SLRF TXS-55

الميزات الرئيسية

● بث تلفزيون الكابل عبر الكابلات والأقمار الصناعية بترددات 47-2400 ميجاهرتز
● خرج بصري بطول موجي 1550 نانومتر وقدرة 3 ميلي واط
● طاقة LNB قابلة للاختيار 13/18 فولت
● نغمة تحكم قابلة للتحديد بتردد 0/22 كيلوهرتز
● تيار خرج يصل إلى 500 مللي أمبير
● تقنية الضوضاء المنخفضة للغاية
● استجابة ترددية مسطحة ±2 ديسيبل
● هيكل صغير الحجم لسهولة التركيب
● خيارات موصلات بصرية ±SC/APC أو FC/APC
استعلام
ورقة البيانات

جهاز TXS-55 هو جهاز إرسال ألياف ضوئية صغير الحجم مُصمم لنقل إشارات الترددات اللاسلكية ذات النطاق العريض عبر ألياف أحادية النمط، ويُستخدم في أنظمة الكابلات التلفزيونية والأقمار الصناعية. يدعم الجهاز نطاق ترددات يتراوح من 47 ميجاهرتز إلى 2400 ميجاهرتز، مما يجعله مناسبًا لتوزيع الترددات المتوسطة عبر الكابلات التلفزيونية والأقمار الصناعية.

يوفر جهاز الإرسال خرجًا بصريًا بطول موجي 1550 نانومتر وقدرة بصرية 3 ميلي واط. ويمكن التحكم فيه عبر منفذ إدخال الترددات اللاسلكية بجهد 13/18 فولت تيار مستمر وتردد 0/22 كيلو هرتز، مع تيار أقصى 500 ميلي أمبير لتطبيقات LNB للأقمار الصناعية. بفضل هيكله الصغير وتصميمه منخفض الضوضاء وأدائه المستقر في الترددات اللاسلكية، يُعد هذا الجهاز مناسبًا لأنظمة التلفزيون الرقمي الأرضي، ومحطات البث الرئيسية، والفنادق، وأنظمة توزيع الطاقة في المباني السكنية المتعددة.

Micro CATV+IF optical transmitter and receiver diagram showing RF input, single mode optical fiber transmission, 1550nm optical output, 3mW optical power, 47–2600MHz frequency range, and satellite TV RF over fiber signal distribution.

طاقة LNB قابلة للتحديد والتحكم

يوفر جهاز TXS-55 أربعة أوضاع تحكم LNB قابلة للتحديد من خلال مفتاحين مدمجين، مما يسمح بتكوين مجموعة الجهد والنغمة المطلوبة لظروف استقبال الأقمار الصناعية المختلفة.

  • 13 فولت / 0 كيلو هرتز
  • 13 فولت / 22 كيلو هرتز
  • 18 فولت / 0 كيلو هرتز
  • 18 فولت / 22 كيلو هرتز



الأسئلة الشائعة

  • ما هو نطاق التردد الذي يدعمه جهاز TXS-55؟

يدعم جهاز TXS-55 إشارات CATV و SAT-IF من 47 ميجاهرتز إلى 2400 ميجاهرتز.

  • هل يمكن لجهاز TXS-55 نقل إشارات CATV و SAT-IF عبر نفس الألياف الضوئية؟

يستقبل جهاز الإرسال إشارات الترددات اللاسلكية ذات النطاق العريض CATV و SAT-IF ويحولها إلى خرج بصري بطول موجي 1550 نانومتر لنقل الألياف أحادية الوضع.

  • هل يدعم جهاز TXS-55 طاقة LNB بجهد 13 فولت و 18 فولت؟

نعم. يدعم منفذ إدخال الترددات اللاسلكية خرجًا قابلًا للتحديد بجهد 13 فولت أو 18 فولت مع تيار أقصى يبلغ 500 مللي أمبير.

  • هل يوفر إمكانية التحكم عبر الأقمار الصناعية بتردد 22 كيلوهرتز؟

نعم. يدعم جهاز الإرسال نغمة تحكم قابلة للتحديد بتردد 0 كيلو هرتز أو 22 كيلو هرتز.

  • ما هي قدرة الخرج الضوئي؟

تبلغ قدرة الخرج البصري النموذجية 3 ميغاواط عند 1550 نانومتر.

  • ما هي أنواع الموصلات الضوئية المتوفرة؟

تتوفر خيارات الموصلات الضوئية SC/APC و FC/APC.

  • ما هو جهاز الاستقبال الذي يجب استخدامه مع جهاز TXS-55؟

يجب اختيار جهاز استقبال بصري متوافق وفقًا لنطاق التردد المطلوب، ومستوى الإدخال البصري، ومخرج الترددات اللاسلكية، وأداء التحكم التلقائي في الكسب. يُرجى من العملاء التواصل مع شركة سانلاند لمطابقة أجهزة الاستقبال.

● أداء الترددات اللاسلكية

المعلمة مواصفة
نطاق التردد 47-2400 ميجاهرتز
مستوى إدخال CATV 75 ± 5 ديسيبل ميكروفولت، 59 قناة
مستوى إدخال SAT-IF 68 ± 10 ديسيبل ميكروفولت
التسطيح ±2 ديسيبل
سي إن آر ≥52 ديسيبل
مسؤول أمن المعلومات ≥60 ديسيبل
CTB ≥63 ديسيبل
خسارة العودة ≥14 ديسيبل
مقاومة الدخل 75 أوم



● واجهة بصرية

المعلمة مواصفة
الطول الموجي البصري 1550 نانومتر
قدرة الخرج البصري 3 ميلي واط
نوع الألياف الوضع الفردي
فقدان العودة البصرية ≥45 ديسيبل
موصل بصري SC/APC أو FC/APC



● الكهرباء والميكانيكا

المعلمة مواصفة
مزود طاقة الجهاز 12 فولت تيار مستمر، 1 أمبير
خرج جهد LNB جهد قابل للتحديد 13/18 فولت
نغمة التحكم قابل للتحديد 0/22 كيلو هرتز
أقصى تيار LNB 500 مللي أمبير
استهلاك الطاقة <4 واط
موصل الترددات اللاسلكية أنثى
أبعاد 130 × 97 × 32 مم

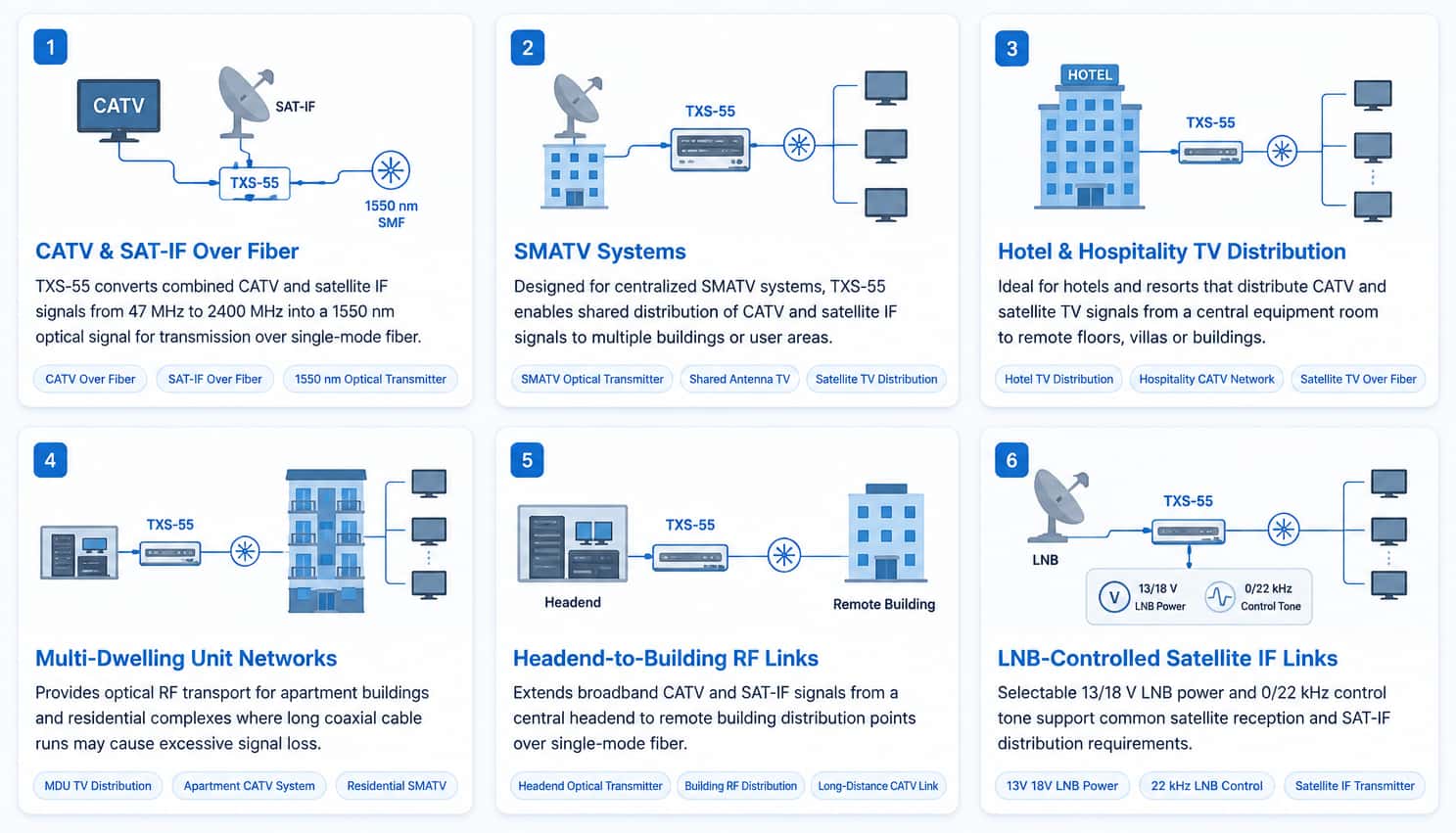

يُعد جهاز TXS-55 مثاليًا لتوزيع إشارات CATV ذات النطاق العريض وإشارات التردد المتوسط ​​عبر الألياف أحادية الوضع في مجموعة واسعة من الأنظمة والبيئات.

  • CATV و SAT-IF عبر الألياف
  • أنظمة SMATV
  • توزيع التلفزيون في الفنادق والضيافة
  • شبكات الوحدات السكنية المتعددة
  • وصلات الترددات اللاسلكية من محطة البث الرئيسية إلى المبنى
  • وصلات التردد المتوسط ​​للأقمار الصناعية التي يتم التحكم فيها بواسطة LNB

TXS-55 CATV and SAT-IF optical transmitter applications for SMATV, hotel TV, MDU, headend-to-building and LNB-controlled satellite IF networks

ملاحظة: يدعم TXS-55 نطاق تردد من 47 إلى 2400 ميجاهرتز، مع خرج بصري 1550 نانومتر عند 3 ميجاوات وتيار LNB يصل إلى 500 مللي أمبير.
