RFoF حتى 6.0 جيجا هرتز

قابل للبرمجة 6.0 جيجا هرتز RF عبر الألياف

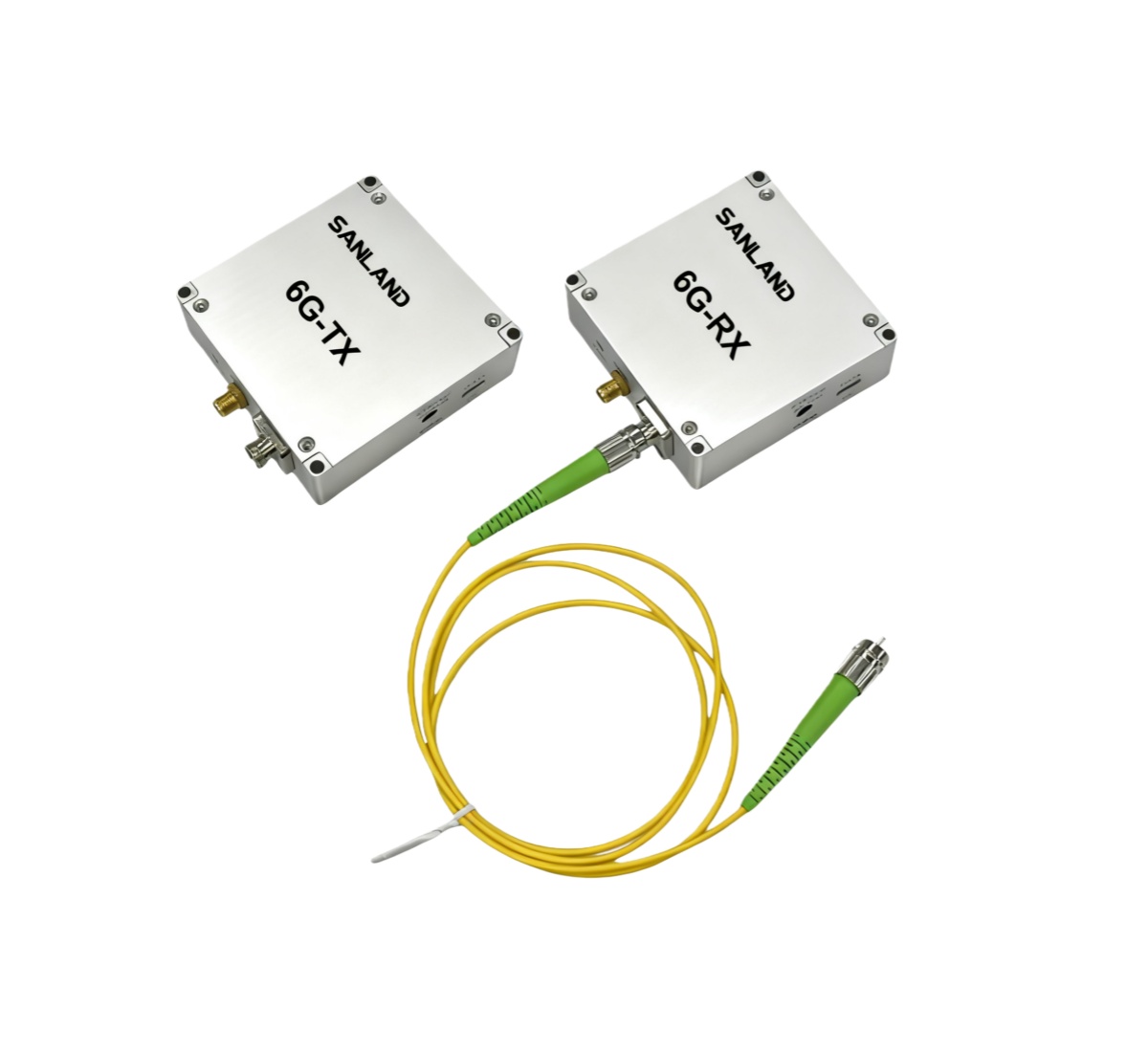

SANLAND's Programmable 6.0GHz RF over Fiber

قابل للبرمجة 6.0 جيجا هرتز RF عبر الألياف

الميزات الرئيسية

● وحدات RFOF من الجيل التالي مع تحسين أداء كبير
● يدعم ما يصل إلى 6.0 جيجا هرتز
● خطي أفضل ، تسطيح مكاسب ممتازة ، و TX ، RX ، والرقابة على التحكم
● رقم ضوضاء يصل إلى 6 ديسيبل مع LNA مع MDS ~ -168 ديسيبل/هرتز للإشارات الواردة المنخفضة للغاية
● يتيح متحكم داخلي
● التشخيصات الشاملة تقلل من وقت التثبيت والصيانة ، تمكينها بواسطة البرنامج
● الحصول على تباين S21 (FO) من ± 1 ديسيبل للاختلاف 90 درجة مئوية ، باستخدام خوارزمية خاصة
● الإدارة عن بُعد بواسطة واجهة المستخدم الرسومية مثبتة على الكمبيوتر الشخصي
● مقاومة 50 و 75 أوم




يتكون خط منتجات RFOF المبتكر المبتكر في Sanland من وحدات RFOF التناظرية بحجم النخيل والتي يتم استخدامها للتحويل إشارات RF إلى الإشارات البصرية لتحمل مسافات طويلة. وحدة TX باستخدام جهاز إرسال بصري ، تقوم بتحويل RF إلى الإشارة البصرية وتحول وحدة RX إلى إشارة RF. يتم توصيل الوحدتين من خلال الألياف الوضعية الواحدة للعميل.

تعد وحدات RF في Sanland Over Fiber (RFOF) مناسبة للاتصالات السلكية واللاسلكية ، والأقمار الصناعية ، والتلسكوبات الراديوية ، وهوائيات التوزيع ، وبث الصوت والفيديو ، ومزامنة التوقيت. على سبيل المثال ، يمكن توصيل الهوائيات من نقطة إلى نقطة من عدة أمتار إلى عدة كيلومترات من غرفة التحكم بواسطة كابلات الألياف ؛ يمكن توصيل المحطات الأساسية من خلال هوائيات الألياف عن بعد. يمكن توصيل هوائيات الأقمار الصناعية عبر كابل الألياف إلى المواقع البعيدة بواسطة RF عبر حلول الألياف.

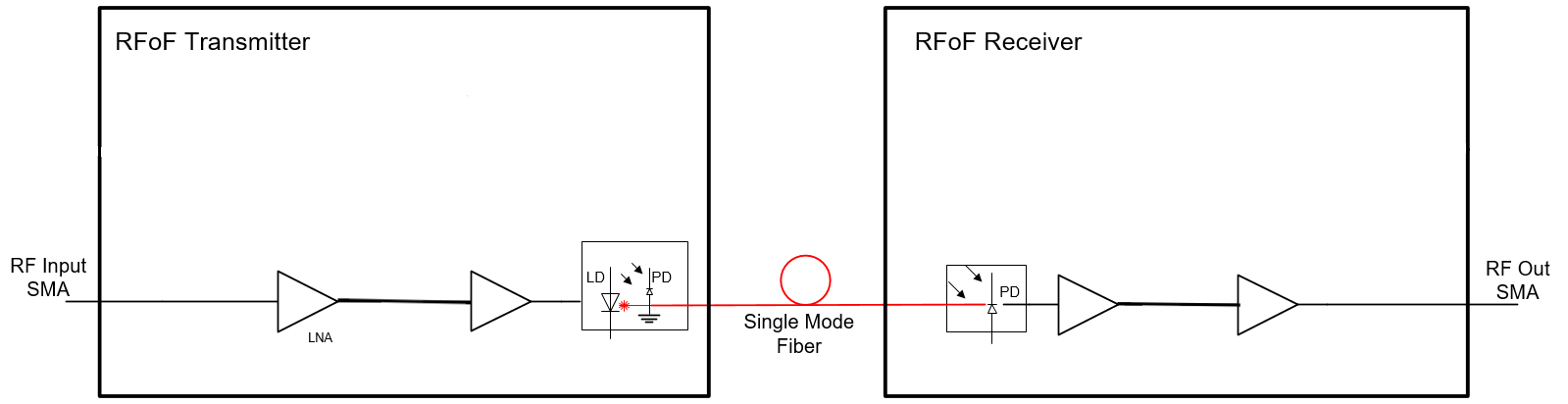

قابل للبرمجة 6.0GHz RFOFمخطط كتلة مبسط
Programmable 6.0GHz RFoF–Simplified Block Diagram



كهربائي



وحدة

مواصفة

(عادي)

مواصفة

(عادي)

LNA "OFF"
LNA "ON"

نطاق التردد

MHz

0.5 - 6000

0.5 - 6000

كسب الارتباط القابل للتعديل (القيمة الاسمية)

dB

7

37

المخفف 31 ديسيبل (TX ، RX)

dB

0.5

0.5

اكتساب التسطيح

dB

± 2.5

± 2.5

إدخال P1 ديسيبل

DBM

-3

-33

رقم الضوضاء

dB

27

6

SFDR

DB/HZ2/3

104

100

كسب تسطيح أي 36 ميغاهيرتز

dB

± 0.25

± 0.25

كسب غير مصححة تباين على درجة الحرارة

dB

± 3.5

± 3.5

تصحيح كسب التباين على درجة الحرارة

dB

±1

±1

تصحيح تتبع الكسب بين روابط RFOF

dB

± 0.5

± 0.5

أقصى إدخال لا ضرر

DBM

20

20

زائف

DBM

-100

-100

إدخال / إخراج VSWR

DBM

1.7: 1

1.7: 1

مقاومة الإدخال / الإخراج

أوم

50

50

البصرية والكهربائية







الاستهلاك الحالي لوحدة TX (في 5VDC)

mA

260

385

الاستهلاك الحالي لوحدة RX (في 5VDC)

mA

225

225

طول موجة الصمام الثنائي بالليزر

µm

1.31 أو 1.55

1.31 أو 1.55

القوة البصرية في الألياف

mw

2.3 ± 0.5

2.3 ± 0.5

مؤشرات حالة LED (TX/RX)

-

RGB

RGB

المعلمات الميكانيكية والبيئية







درجة حرارة التشغيل

°C

-20 إلى +70

-20 إلى +70

درجة حرارة التخزين

°C

-40 إلى +85

-40 إلى +85

EMC والسلامة

-

CE & FCC

CE & FCC

  • التواصل الهوائيات البعيدة
  • ساتكوم
  • 4G LTE
  • إذاعة
  • هوائي موزع
  • التلسكوبات الراديو
