الميزات الرئيسية
| ● تغطية نطاق ترددي واسع من 5 ميجاهرتز إلى 6 جيجاهرتز |
| ● نقل الترددات الراديوية التناظرية والرقمية المعدلة |
| ● 33 ديسيبل ميلي واط نموذجي IIP3 |
| ● حتى 104 ديسيبل·هرتز2/3 SFDR |
| ● خيارات الطول الموجي 1310 نانومتر أو 1550 نانومتر |
| ● ألياف أحادية النمط SM28 |
| ● كسب الربط 20 ديسيبل |
| ●تكوينات مرنة للإرسال/الاستقبال/الزوج |
| ●خيارات متعددة للموصلات الضوئية |
| ● وحدة صغيرة الحجم تعمل بجهد 5 فولت مع واجهة SMA بمقاومة 50 أوم |
توفر وحدة SANLAND لنقل إشارات الترددات اللاسلكية عبر الألياف الضوئية بتردد 5 ميجاهرتز - 6 جيجاهرتز نقلًا شفافًا لإشارات الترددات اللاسلكية عريضة النطاق عبر ألياف أحادية النمط SM28. يقوم جهاز الإرسال بتحويل إشارة الترددات اللاسلكية الواردة إلى إشارة ضوئية باستخدام ليزر DFB عالي الخطية، بينما يقوم جهاز الاستقبال بتحويل الإشارة الضوئية مرة أخرى إلى إشارة ترددات لاسلكية من خلال ثنائي ضوئي عالي الخطية ومضخم منخفض الضوضاء. ويتم الحفاظ على تنسيق تعديل الترددات اللاسلكية الأصلي طوال مسار الوصلة.
بفضل أبعادها المدمجة (64 × 39 × 12 مم)، وتشغيلها بجهد 5 فولت، وواجهات SMA ذات مقاومة 50 أوم، وخيارات أطوال موجية 1310 نانومتر أو 1550 نانومتر، صُممت هذه الوحدات لدمجها في أنظمة الاتصالات والبث وتوزيع الهوائيات والاختبار. تتوفر تكوينات الإرسال والاستقبال والزوج المتطابق لتوفير مرونة في دمج النظام.

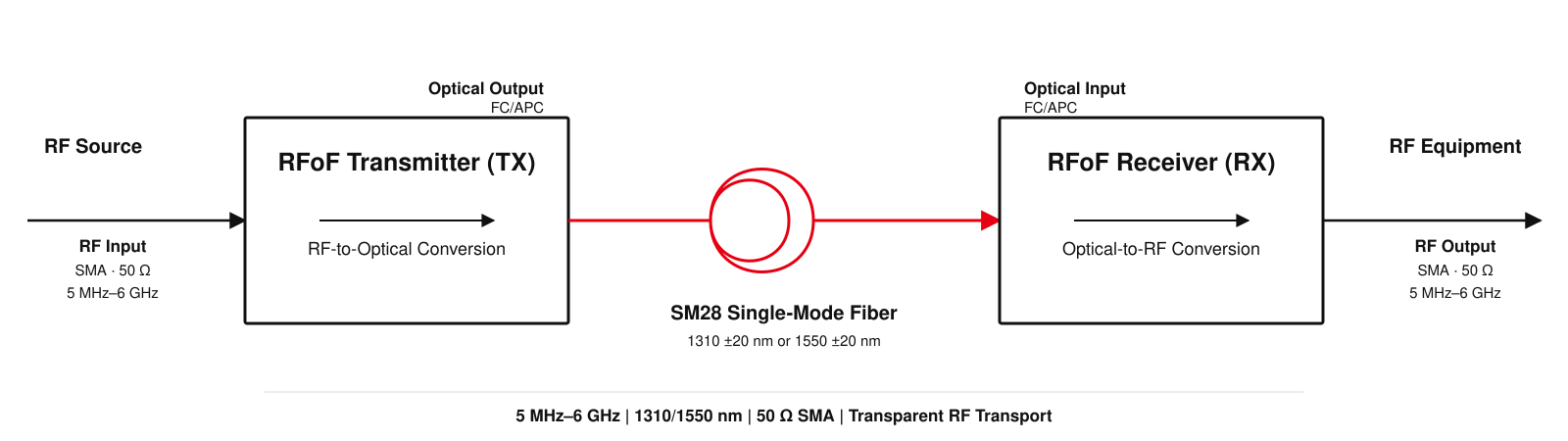

بنية وصلة ترددات لاسلكية عبر الألياف الضوئية بتردد 5 ميجاهرتز - 6 جيجاهرتز

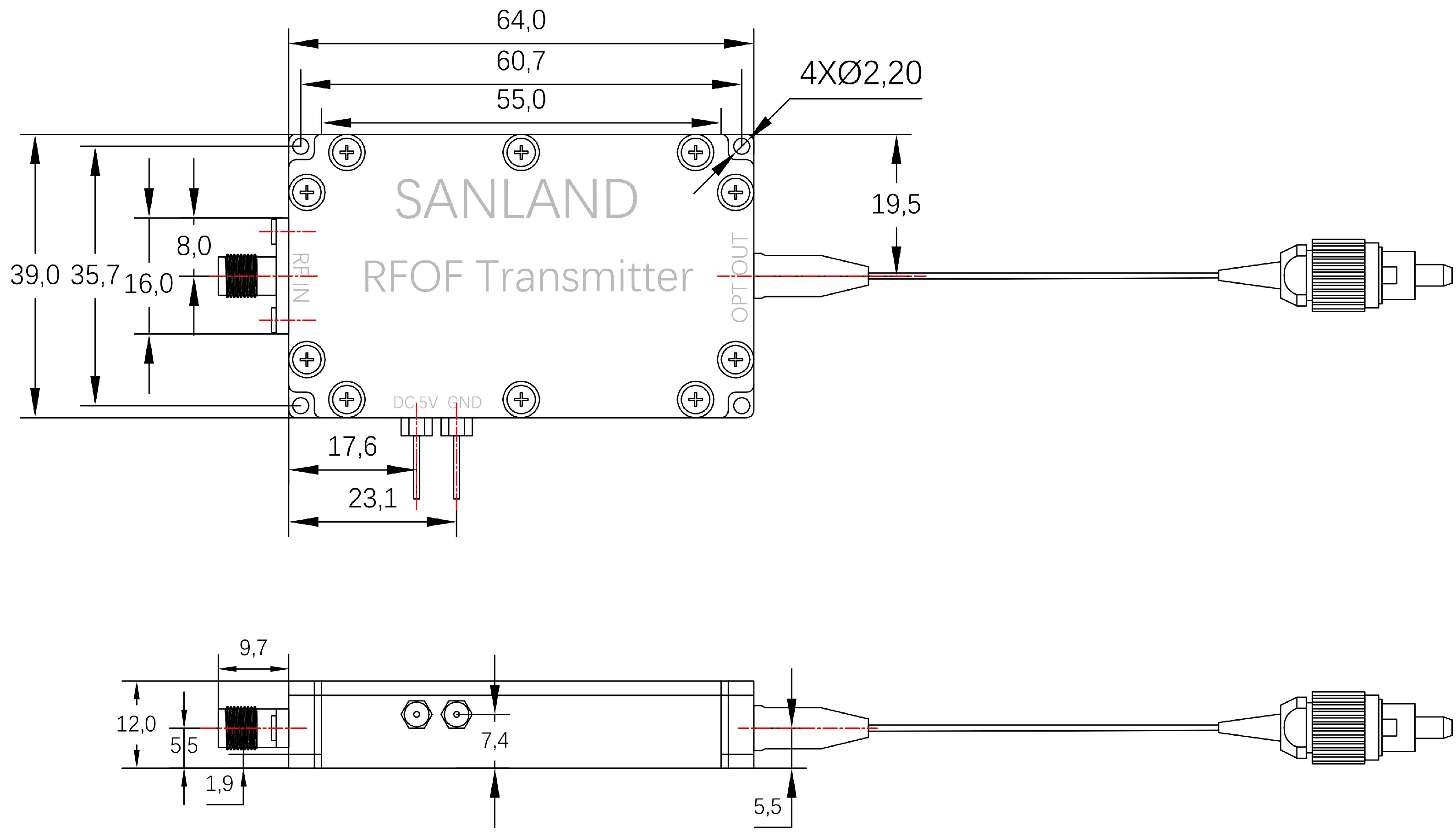

وحدة الإرسال

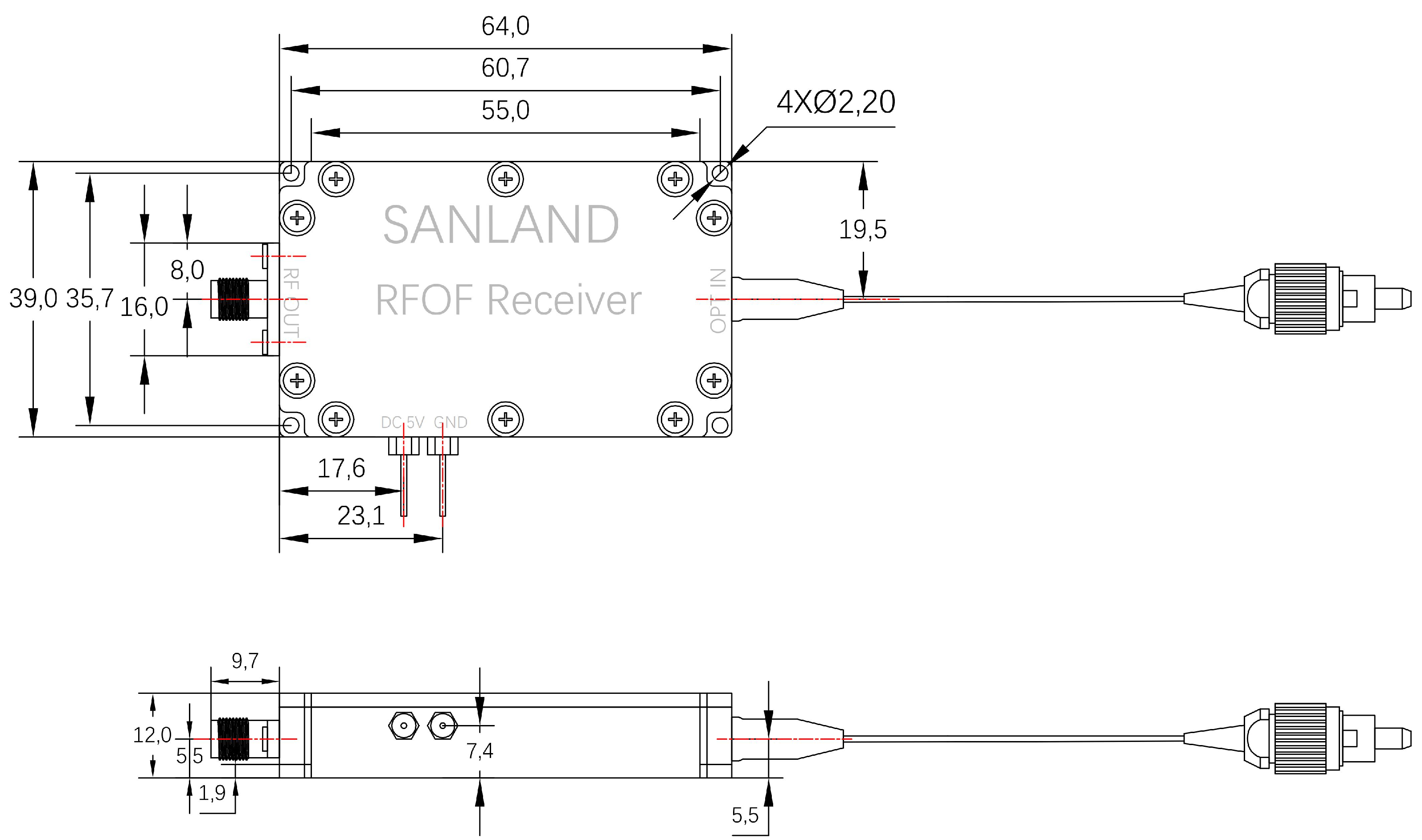

وحدة الاستقبال
الأسئلة الشائعة
تقوم الوحدة بنقل أشكال موجات الترددات الراديوية بشفافية وهي مناسبة لكل من الإشارات التناظرية وحاملات الترددات الراديوية المعدلة رقميًا ضمن نطاق التردد المحدد ونطاق طاقة الإدخال.
لا. يتطلب الرابط أحادي الاتجاه الكامل جهاز إرسال واحد وجهاز استقبال واحد يعملان على نفس الطول الموجي البصري.
يُعدّ نقل الترددات اللاسلكية عبر الألياف الضوئية خيارًا مثاليًا للوصلات اللاسلكية البعيدة والموزعة، حيث تُشكّل مسافات الكابلات الطويلة وفقدان الإشارة والتداخل الكهرومغناطيسي تحدياتٍ كبيرة. ينقل هذا الرابط، الذي يتراوح تردده بين 5 ميجاهرتز و6 جيجاهرتز، إشارة التردد اللاسلكي الأصلية عبر ألياف أحادية النمط، مع الحفاظ على عرض نطاق ترددي واسع وسلامة الإشارة.
يستخدم التكوين القياسي ألياف SM28 أحادية الوضع مع وصلات بصرية FC/APC.
تعتمد المسافة المدعومة على قدرة الإرسال الضوئية، وفقدان الألياف، وفقدان الموصل، وأداء الترددات اللاسلكية المطلوب. يجب على العملاء تزويدنا بمسافة الألياف ومتطلبات الربط لإجراء تقييم لميزانية الربط.
أداء الترددات اللاسلكية
| المعلمة | قيمة |
| نطاق ترددات الراديو | 5 ميجاهرتز - 6 جيجاهرتز |
| طاقة دخل الترددات اللاسلكية | من -35 إلى -15 ديسيبل ميلي واط |
| طاقة خرج الترددات اللاسلكية | من -15 إلى +5 ديسيبل ميلي واط |
| مدخل P1dB | -10 ديسيبل ميلي واط نموذجي |
| IIP3 | 33 ديسيبل ميلي واط نموذجي |
| SFDR | 90–104 ديسيبل·هرتز2/3 |
| معامل الضوضاء | 16-30 ديسيبل |
| اكتسب استواءً | ±3 ديسيبل كحد أقصى. |
| نسبة الموجة الموقوفة (VSWR) للإدخال/الإخراج | 2:1 |
| مقاومة الترددات الراديوية | 50 أوم |
| موصل الترددات اللاسلكية | SMA |
| زيادة الارتباط | 20 ديسيبل |
الأداء البصري
| المعلمة | قيمة |
| الطول الموجي البصري | 1310 ±20 نانومتر أو 1550 ±20 نانومتر |
| طاقة خرج الإرسال البصري | 3 ميلي واط نموذجي |
| طاقة الإدخال الضوئي | من -15 إلى +2 ديسيبل ميلي واط |
| حساسية جهاز الاستقبال | -20 ديسيبل ميلي واط |
| نوع الألياف | ألياف أحادية النمط SM28 |
| موصل بصري | معيار FC/APC؛ تتوفر خيارات موصلات أخرى |
الكهرباء والميكانيكا والبيئة
| المعلمة | قيمة |
| جهد التغذية | 4.8–5.2 فولت تيار مستمر، 5 فولت نموذجي |
| التيار الكهربائي | 160 مللي أمبير نموذجي |
| أبعاد الوحدة | الأبعاد التقريبية: 64 × 39 × 12 مم |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +50 درجة مئوية |
| درجة حرارة التخزين | من -45 درجة مئوية إلى +85 درجة مئوية |

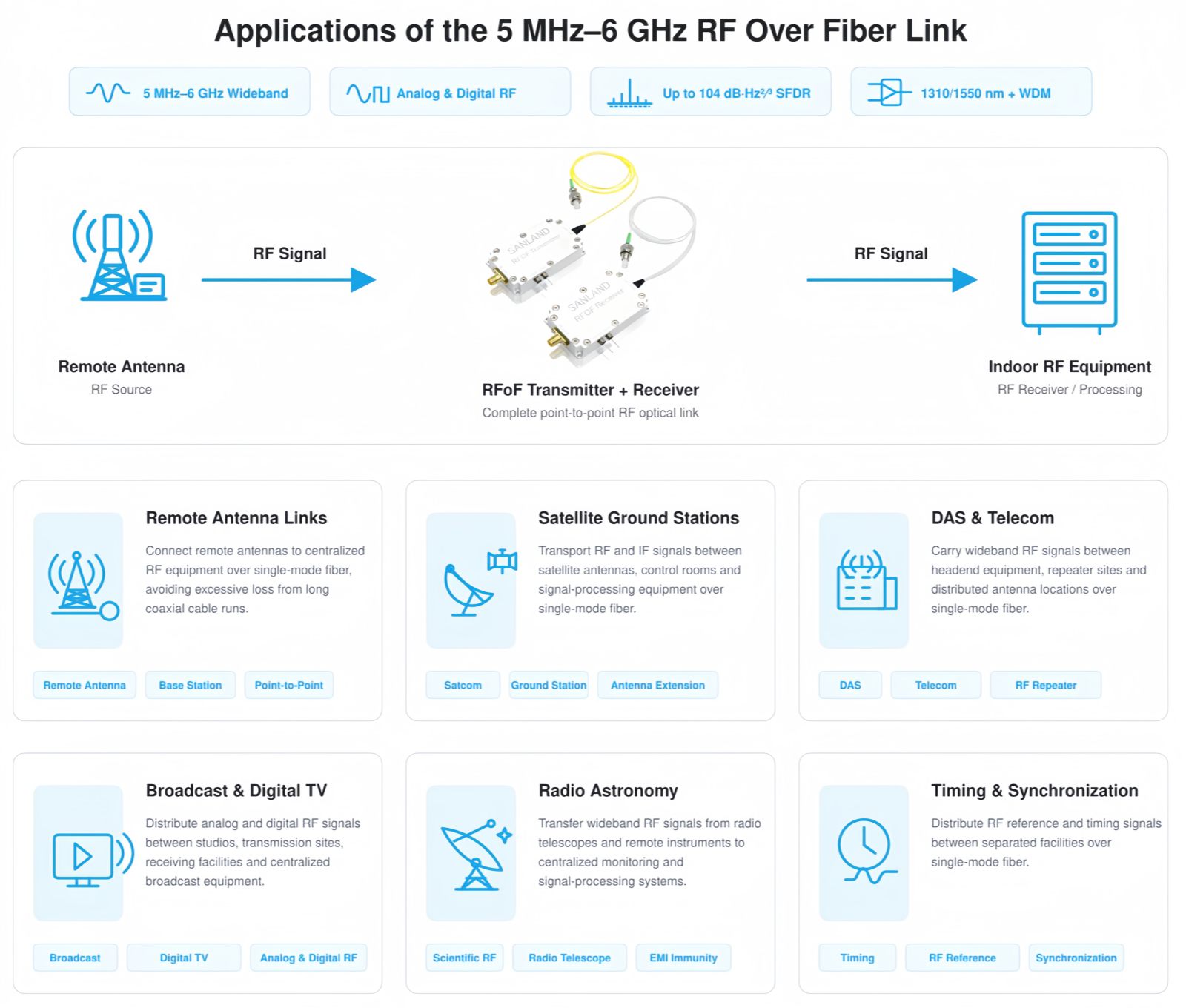

يدعم نقل إشارات الترددات اللاسلكية لأنظمة إعادة الإرسال GSM وCDMA وWCDMA وPHS عبر الألياف أحادية الوضع.
ينقل إشارات الترددات اللاسلكية التناظرية والرقمية عبر الألياف بين معدات الترددات اللاسلكية البعيدة والمركزية.
ينقل إشارات الترددات اللاسلكية للتلفزيون الرقمي عبر الألياف الضوئية لتطبيقات إعادة الإرسال والتوزيع.
يدعم نقل إشارات الترددات اللاسلكية واسعة النطاق بين معدات البث ومواقع إعادة الإرسال البعيدة.
