SG117 هو مضخم نطاق عريض مصنوع من GaAs pHEMT، مصمم لتضخيم إشارات الترددات اللاسلكية ذات النطاق العريض للأغراض العامة، من التيار المستمر إلى 3.5 جيجاهرتز. يجمع SG117 بين الكسب العالي، والضوضاء المنخفضة، والخطية العالية، والاستقرار المطلق في حزمة صغيرة بستة أطراف، مما يجعله مناسبًا لوحدات الترددات اللاسلكية الأمامية، ومضخمات التخزين المؤقت، ومراحل الكسب في أنظمة الاتصالات اللاسلكية، وأنظمة النطاق العريض، وأنظمة الاتصالات عبر الأقمار الصناعية. كما أن مصدر الطاقة الأحادي 5 فولت، وحجمه الصغير SOT-363، يُسهّلان دمجه في تصميمات الترددات اللاسلكية ذات المساحة المحدودة.

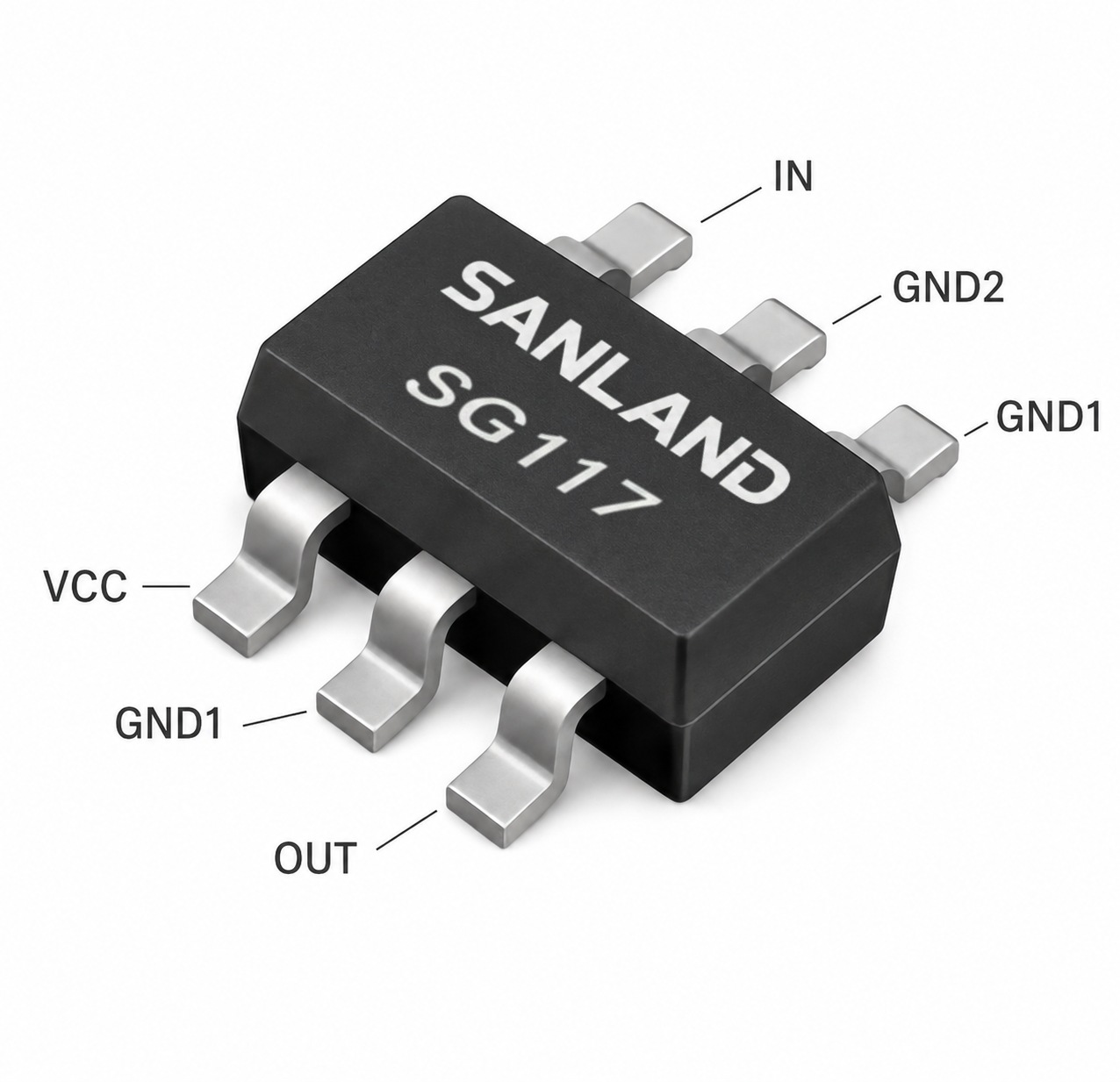

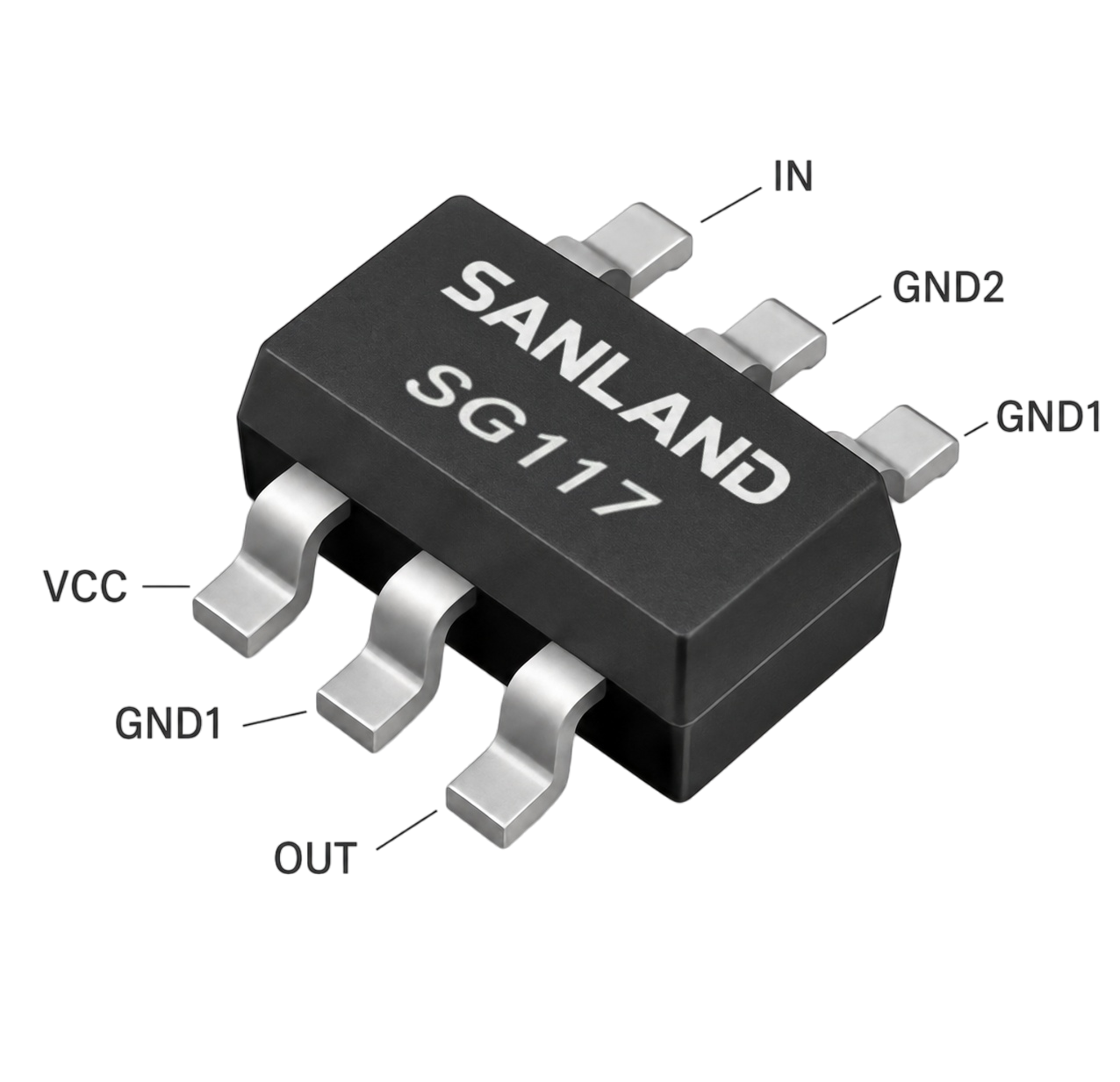

تخصيص الرقم السري والحزمة
دبوس
وظيفة
وصف
1
VCC
جهد الانحياز لبوابة الإدخال
2، 4، 5
أرضي
أرضي
3
مخرج التردد اللاسلكي / VCC
مخرج التردد اللاسلكي؛ قم بتطبيق جهد التغذية عبر خانق التردد اللاسلكي؛ يلزم وجود مكثف حجب التيار المستمر
6
مدخل الترددات اللاسلكية
مدخل ترددات الراديو؛ يلزم مكثف حجب التيار المستمر
حجم الجسم: 2.2 × 1.35 × 1.1 مم كحد أقصى.
إن حزمة SOT-363 المدمجة ذات 6 دبابيس تجعل SG117 مناسبًا لتصميمات مكبرات الصوت MMIC ذات النطاق العريض حيث تكون مساحة لوحة الدوائر المطبوعة محدودة.
تقييم تصميم الترددات اللاسلكية القديمة
هل تبحث عن بديل لـ BGA2866 أو BGA2867؟
SG117 هو مضخم ترددات لاسلكية عريض النطاق يعمل بجهد 5 فولت، من نوع SOT-363، ويغطي نطاق تردد من التيار المستمر إلى 3.5 جيجاهرتز. يمكن استخدامه في التقييم الهندسي لبعض تصميمات BGA2866 وBGA2867 القديمة. يجب مراجعة الكسب المطلوب، ومعامل الضوضاء، وأداء الخرج، ودائرة الانحياز الحالية للتطبيق المقصود.
DC–3.5 جيجاهرتزمصدر طاقة 5 فولتحزمة SOT-363
قطعة مرجعية من NXP
تصميمات BGA2866
تحدد شركة NXP كسب نموذجي يبلغ 23.9 ديسيبل عند 950 ميجاهرتزSG117 مدرجة في 24.5 ديسيبل عند 1 جيجاهرتزاستخدم هذه كنقاط بداية وقارن استجابة الكسب عبر نطاق التردد الفعلي الخاص بك.
الفحص الحالي: 17.4 مللي أمبير لـ BGA2866 مقابل 25 مللي أمبير نموذجي لـ SG117، وكلاهما عند 5 فولت.
قطعة مرجعية من NXP
تصاميم BGA2867
تحدد شركة NXP كسب نموذجي يبلغ 27.1 ديسيبل عند 950 ميجاهرتزSG117 مدرجة في 24.5 ديسيبل عند 1 جيجاهرتزتحقق مما إذا كان هامش الربح المتاح للنظام يلبي متطلباتك.
الفحص الحالي: 21.7 مللي أمبير لـ BGA2867 مقابل 25 مللي أمبير نموذجي لـ SG117، وكلاهما عند 5 فولت.
تستخدم القيم النموذجية المنشورة أعلاه ترددات اختبار وظروف تقييم مختلفة. قارن الأجهزة عند نفس الترددات في الدائرة المقصودة.

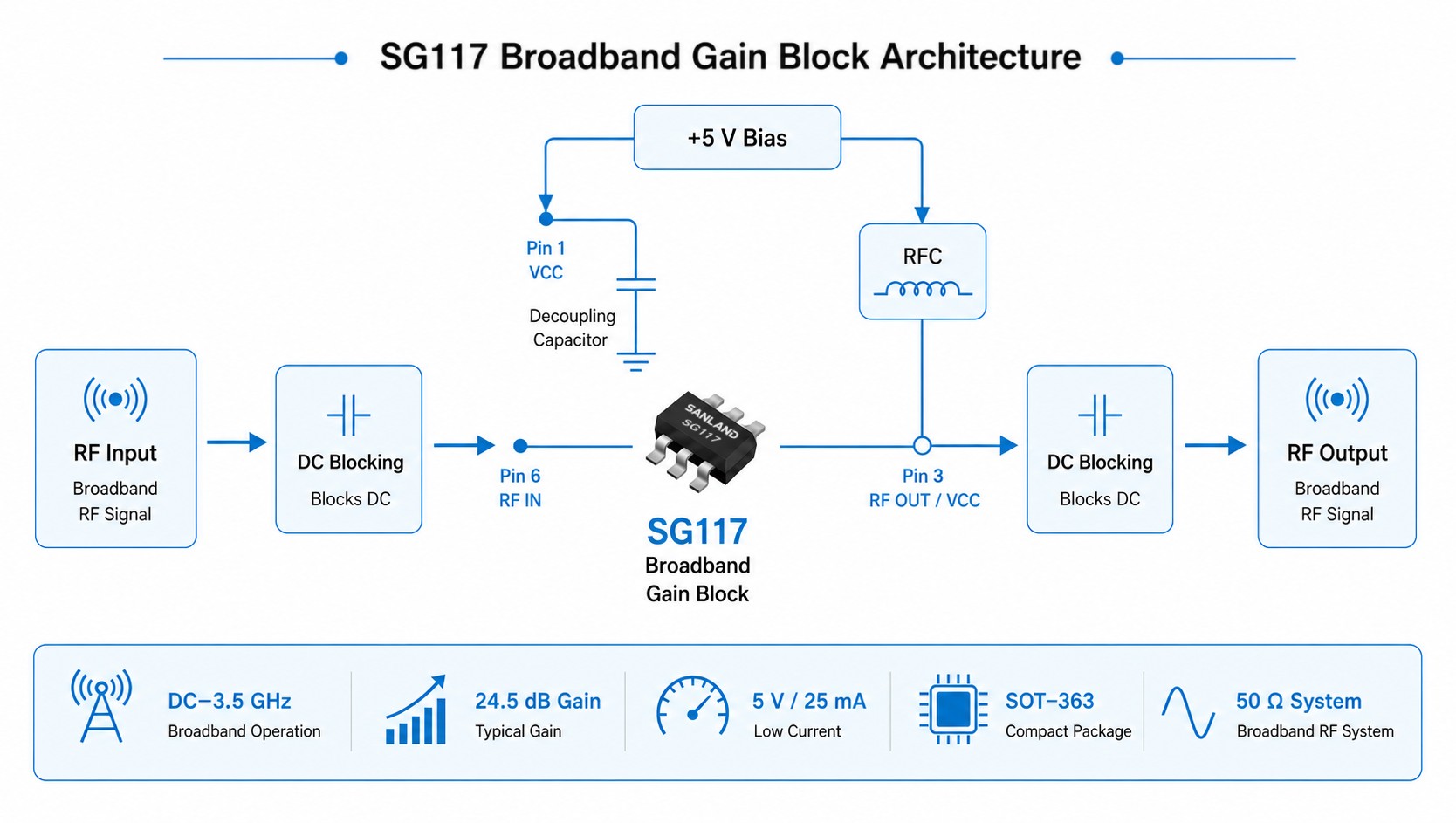

فحص دقيق: دائرة انحياز الخرج
يستخدم SG117 الدبوس رقم 3 لـ مخرج التردد اللاسلكي / VCC ويتطلب ذلك خانق ترددات لاسلكية لتحيز الخرج. يُدرج كل من BGA2866 وBGA2867 الطرف 3 على النحو التالي: RF_OUT ولا تتطلب ملف حث للإخراج. راجع توصيلات لوحة الدوائر المطبوعة ومكونات الانحياز ومكثفات حجب التيار المستمر قبل تقييم أي بديل.
ما الذي يجب التحقق منه في تصميمك؟
أداء الترددات اللاسلكيةالكسب، ونسبة الضوضاء، وP1dB، وOIP3 عبر نطاق التشغيل.
الدائرة الكهربائية ومصدر الطاقةانحياز الخرج، وحجب التيار المستمر، وميزانية التيار، والهامش الحراري.
أرسل رقم الجزء الأصلي، ونطاق التردد، وكسب الهدف/الضوضاء، ومتطلبات الخطية، والمخطط أو قائمة المواد (إن وجدت)، والكمية السنوية إلى فريق الهندسة في SANLAND.
تم تصميم SG117 لتضخيم الترددات اللاسلكية واسعة النطاق من التيار المستمر إلى 3.5 جيجاهرتز.
ما هو جهد التغذية المطلوب لـ SG117؟
SG117 عبارة عن مضخم كسب RF بجهد 5 فولت مع تيار سكون نموذجي يبلغ 25 مللي أمبير، مما يجعله مناسبًا لتصميمات RF المدمجة ومنخفضة التيار.
ما هي الحزمة التي يستخدمها SG117؟
يتم توفير SG117 في حزمة SOT-363 صغيرة الحجم ذات 6 دبابيس مناسبة لتصميمات الترددات اللاسلكية ذات المساحة المحدودة.
ما هي التطبيقات التي صُمم جهاز SG117 من أجلها؟
يمكن استخدام SG117 في مراحل كسب الترددات اللاسلكية ذات النطاق العريض للاتصالات اللاسلكية، وأنظمة ISM وWLAN، وDBS/TVRO، والواجهات الأمامية للترددات اللاسلكية، ومضخمات التخزين المؤقت وتطبيقات الموالف.
هل يمكن تقييم SG117 لتصميمات MMIC القديمة ذات النطاق العريض؟
نعم. يمكن النظر في استخدام SG117 للتقييم الهندسي عند الانتقال من وحدات كسب MMIC عريضة النطاق SOT-363 القديمة المختارة، بما في ذلك NXP BGA2866 وBGA2867 وBGA2869. يجب التحقق بشكل مستقل من تكوين الدائرة وشبكة التحيز ومتطلبات الكسب وأداء الترددات الراديوية لكل تطبيق.
01
مواصفات SG117 / RF
أداء الترددات اللاسلكية
المعلمة
القيمة النموذجية
شروط الاختبار
نطاق التردد
DC–3.5 جيجاهرتز
—
يكسب
24.5 ديسيبل
@ 1 جيجاهرتز
معامل الضوضاء
2.7 ديسيبل
@ 1 جيجاهرتز
OIP3
+21 ديسيبل ميلي واط
@ 1 جيجاهرتز
خرج P1dB
+10 ديسيبل ميلي واط
@ 1 جيجاهرتز
S11
-14 ديسيبل
@ 2.5 جيجاهرتز
S22
-12 ديسيبل
@ 2.5 جيجاهرتز
S12
-32 ديسيبل
@ 2.5 جيجاهرتز
جهد التغذية
5 فولت
—
التيار الكهربائي
25 مللي أمبير نموذجي.
—
معاوقة النظام
50 أوم
شروط الاختبار
طَرد
SOT-363
6-pin
أساس الاختبار
يتم تحديد أداء الترددات الراديوية النموذجي في نظام 50 أوم مع مصدر طاقة 5 فولت، مما يوفر بيانات مرجعية لاختيار كتلة كسب النطاق العريض وتصميم الترددات الراديوية.
02
SG117 / منحنيات مُقاسة
الأداء النموذجي للترددات اللاسلكية مقابل التردد

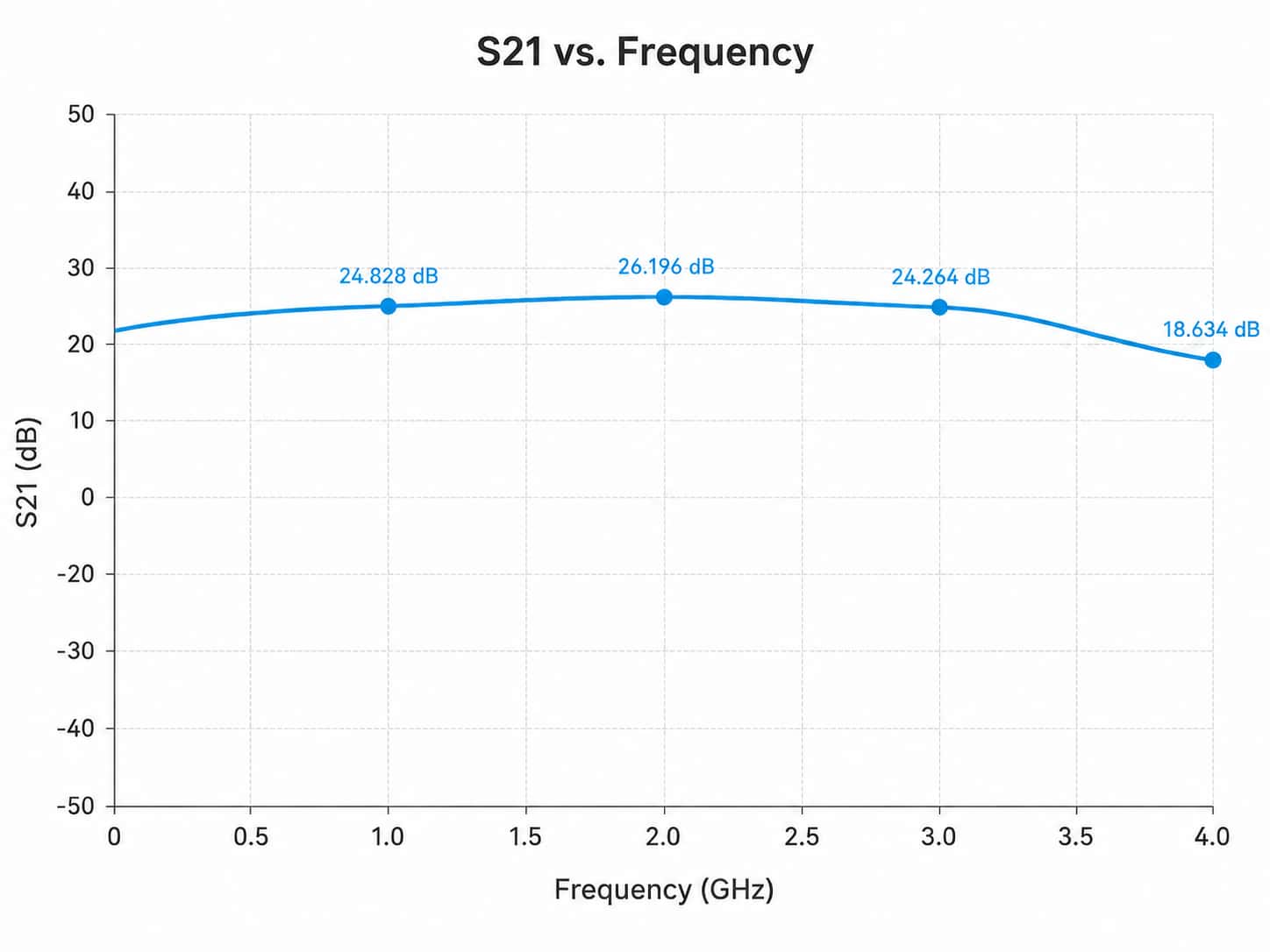

01S21الإرسال الأمامي

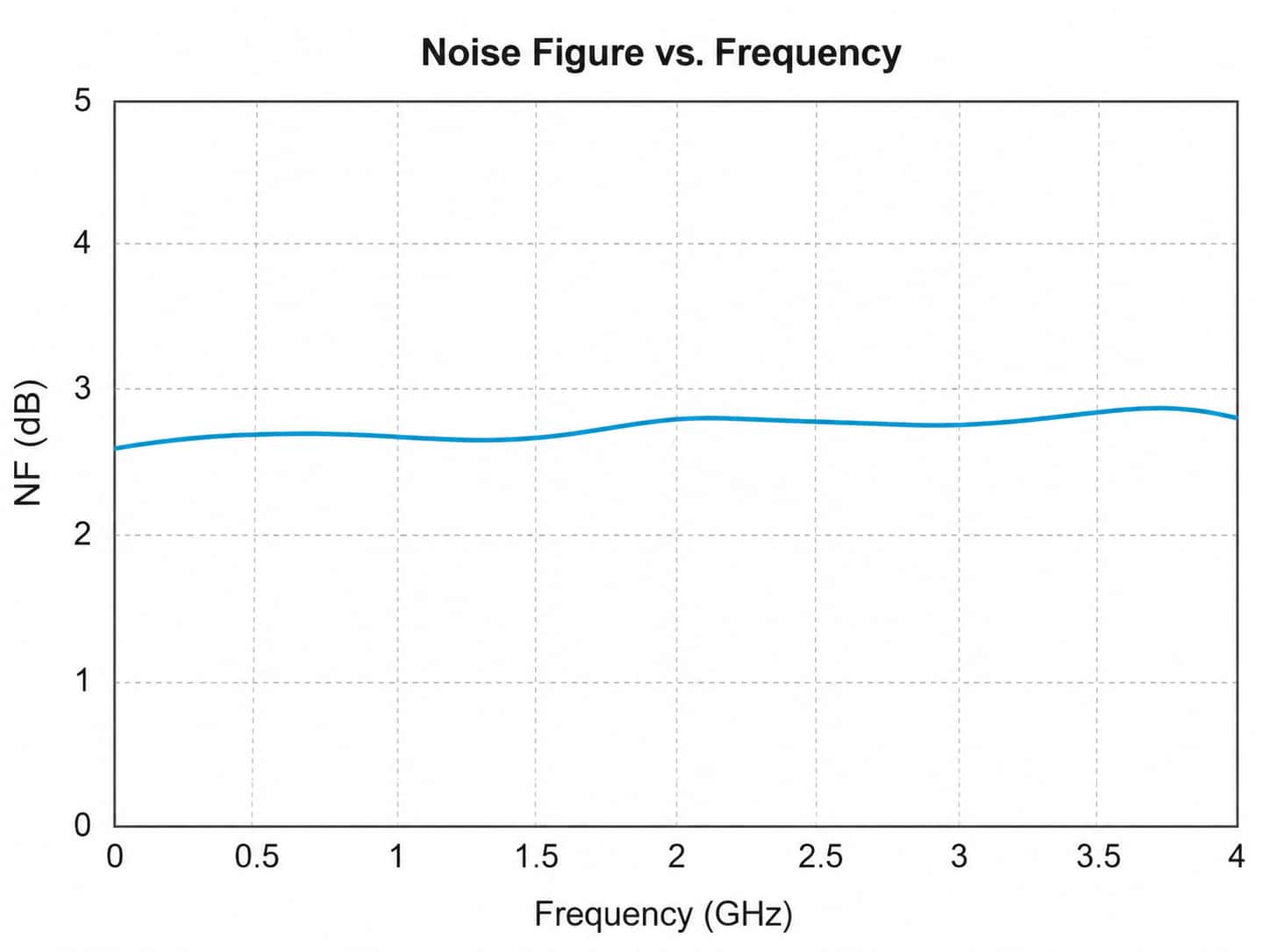

02معامل الضوضاءاستجابة الضوضاء

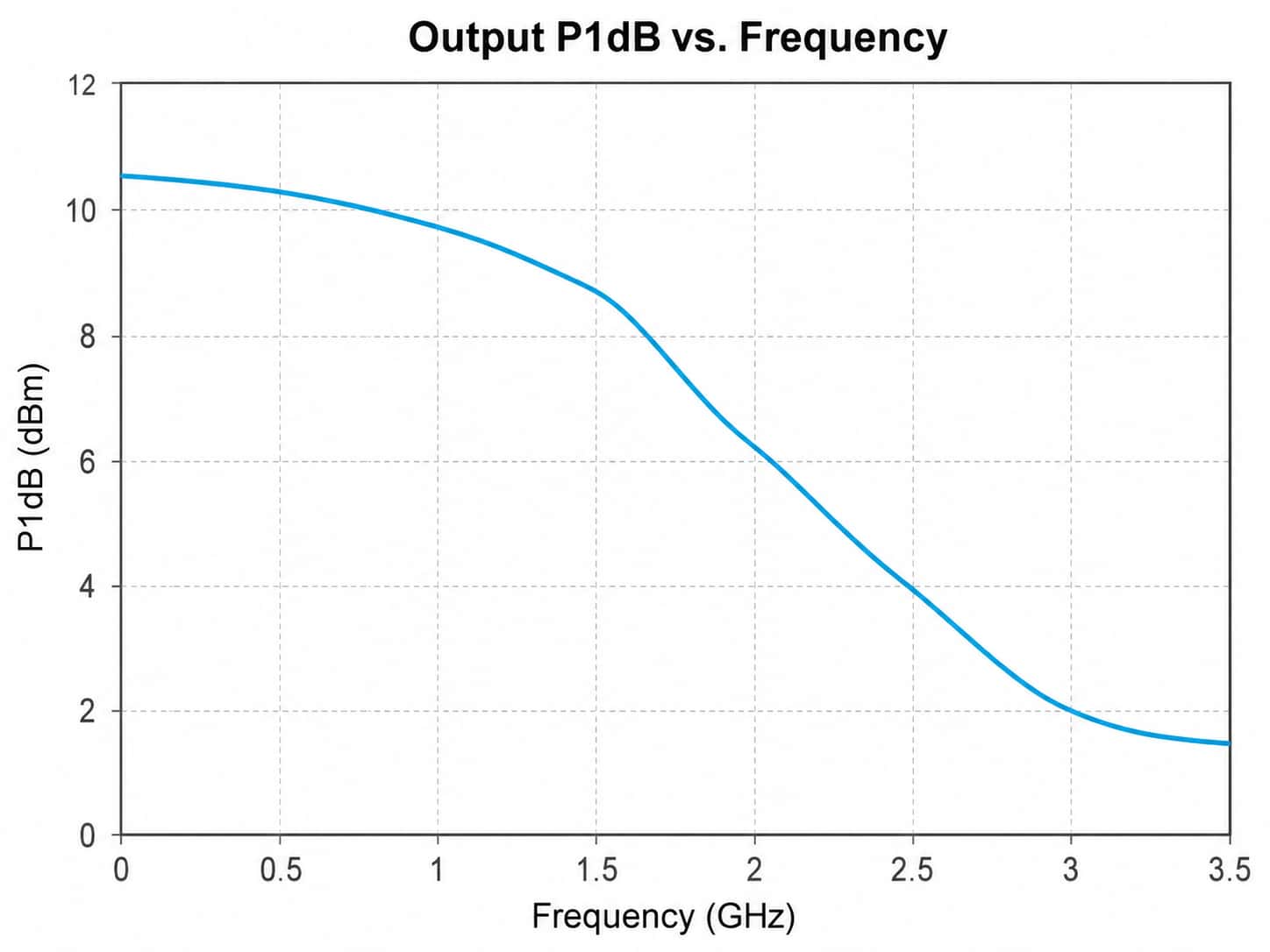

03خرج P1dBضغط الإخراج

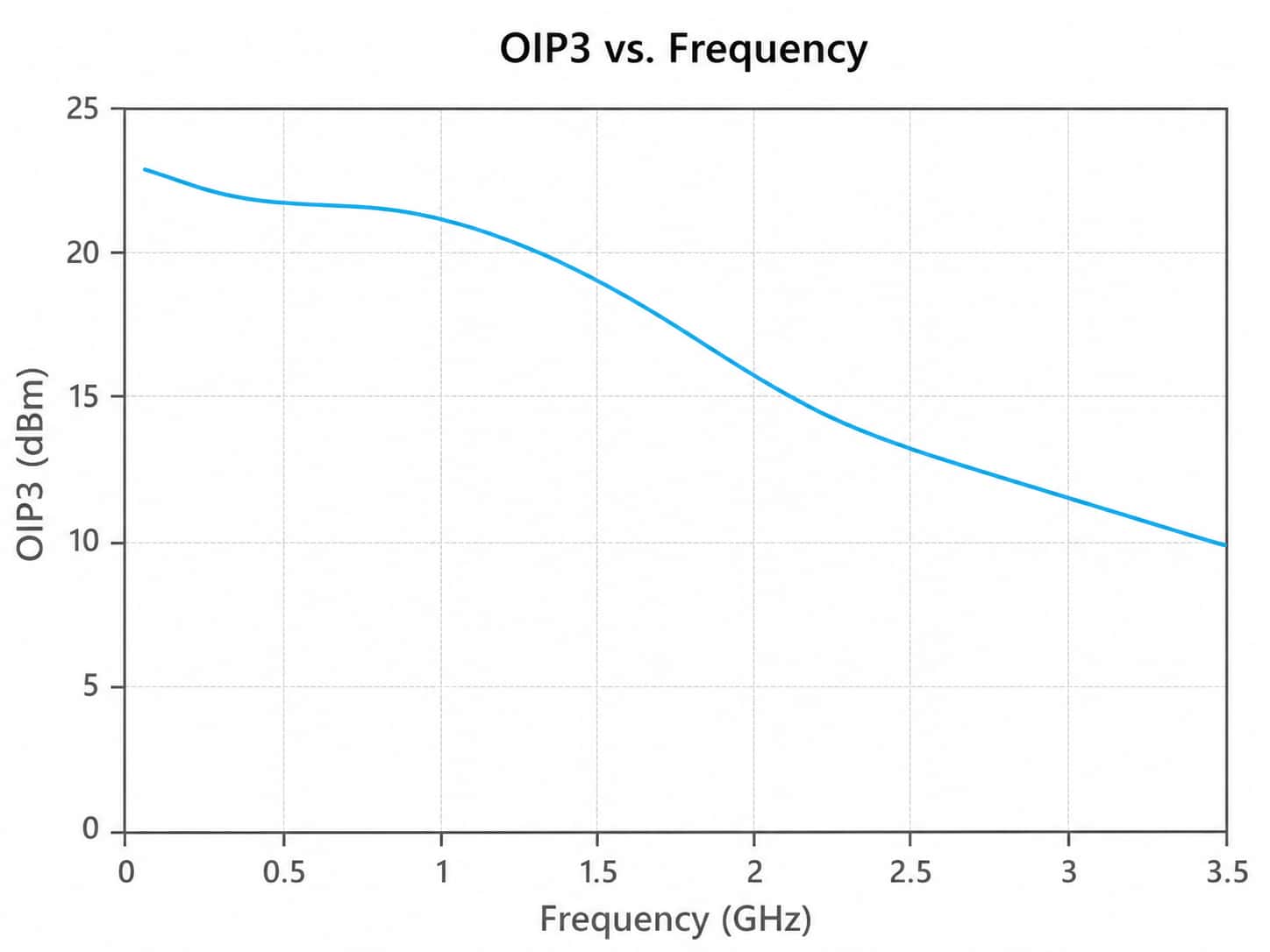

04OIP3استجابة الخطية

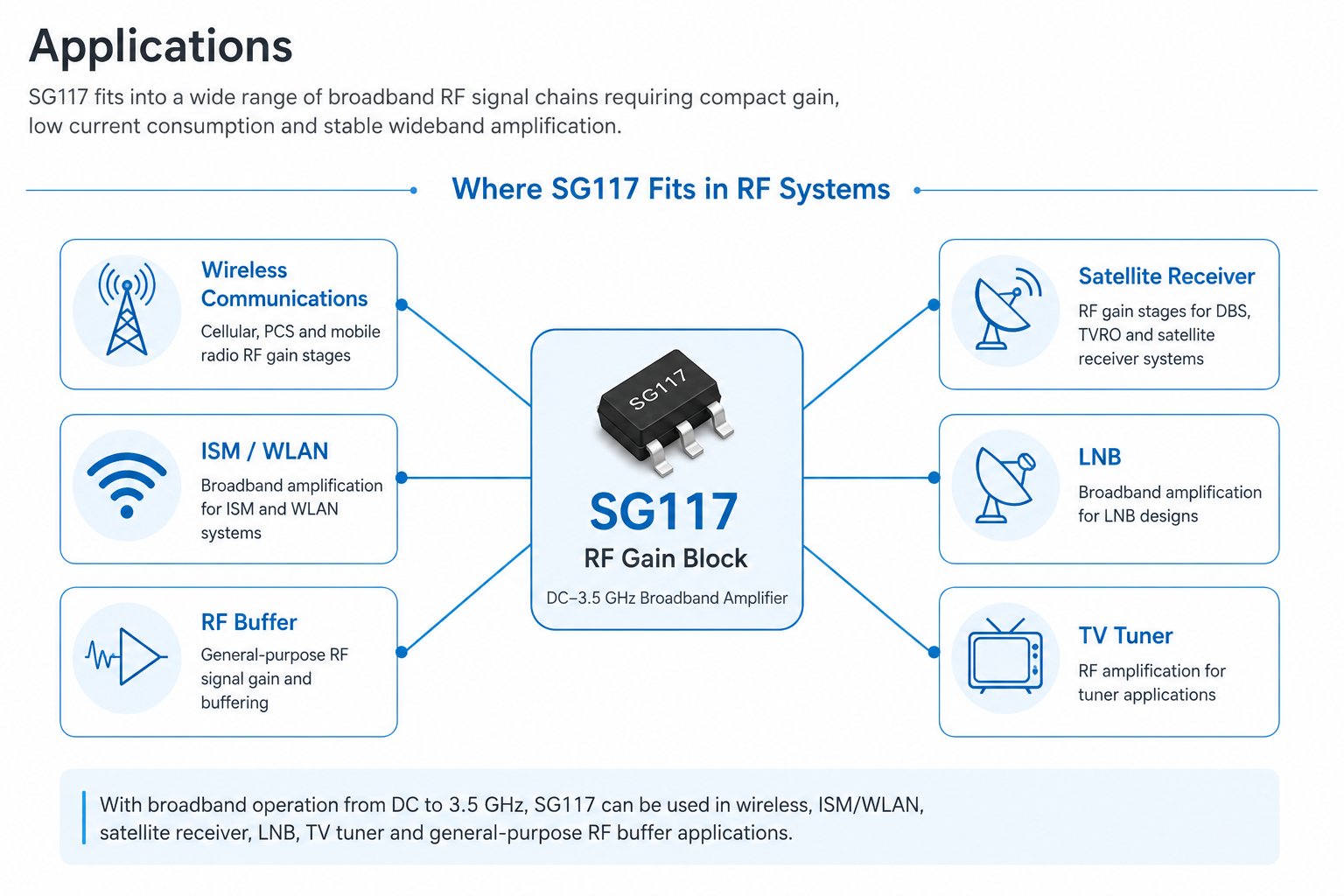

يمكن استخدام SG117 كمضخم عازل للترددات اللاسلكية عريض النطاق ووحدة كسب MMIC لتطبيقات الواجهة الأمامية للترددات اللاسلكية، بما في ذلك الاتصالات اللاسلكية، وأنظمة ISM/WLAN، وأجهزة استقبال الأقمار الصناعية، ووحدات LNB، وموالفات التلفزيون. يدعم استجابته عريضة النطاق من التيار المستمر إلى 3.5 جيجاهرتز كسب الترددات اللاسلكية وتخزينها للأغراض العامة عبر نطاق واسع من سلاسل الإشارة.
