مضخم صوت منخفض الضوضاء (LNA)

دائرة متكاملة SG207 DOCSIS Upstream and Downstream GaAs pHEMT RF AMPAL IC

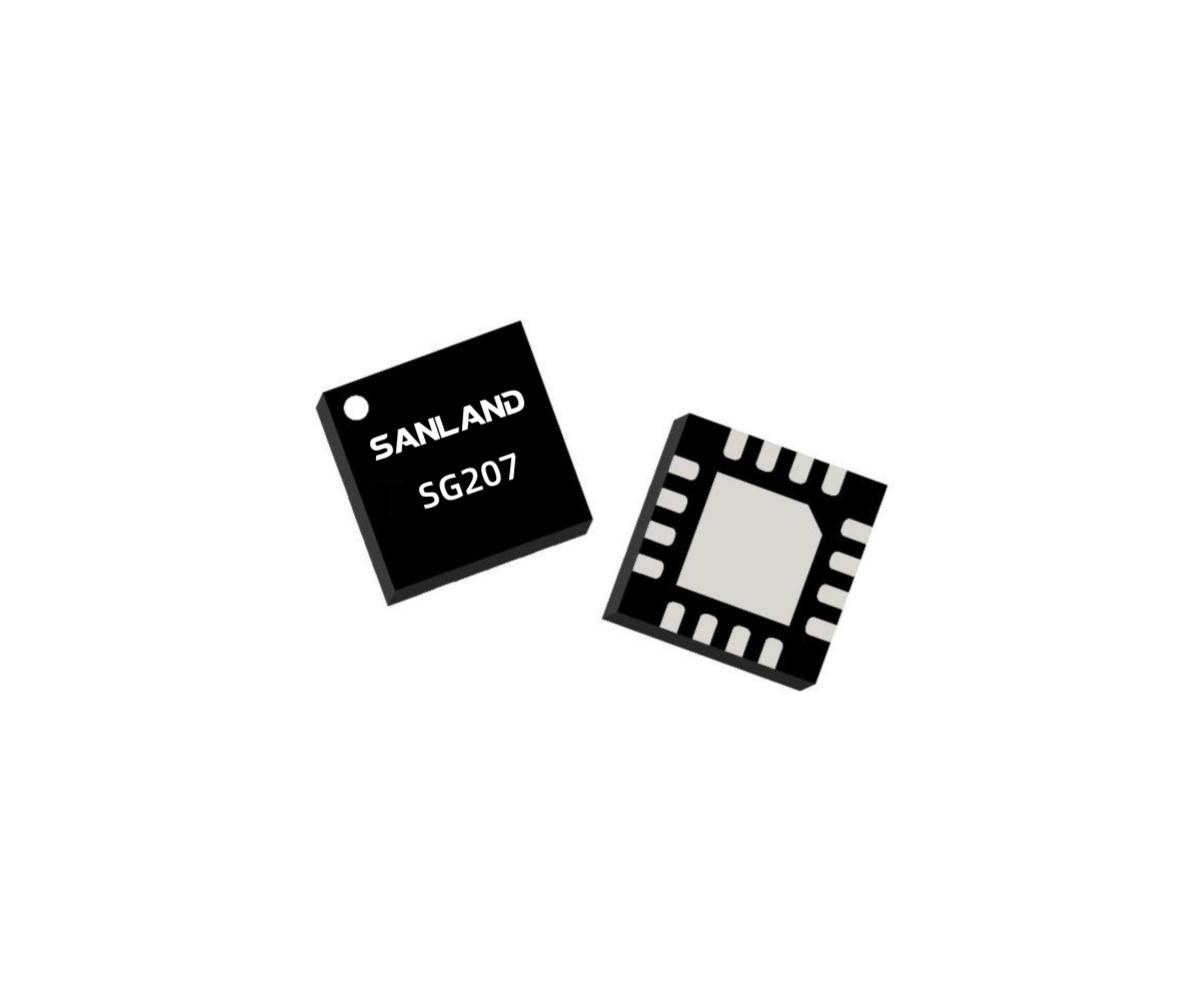

SG207 GaAs pHEMT single-ended RF amplifier IC in 3 × 3 QFN package

دائرة متكاملة SG207 DOCSIS Upstream and Downstream GaAs pHEMT RF AMPAL IC

الميزات الرئيسية

● نطاق التشغيل من 5 ميجاهرتز إلى 1800 ميجاهرتز

● تشغيل بجهد 5 فولت و7 فولت

● الكسب: 21 ديسيبل نموذجي

● معامل الضوضاء: 1.6 ديسيبل عند 1800 ميجاهرتز

● OIP3: 39 ديسيبل ميلي واط نموذجي عند 7 فولت

● OP1dB: 23 ديسيبل ميلي واط نموذجي عند 7 فولت

● تطبيقات المنبع: من 5 ميجاهرتز إلى 684 ميجاهرتز

● تطبيقات المصب: من 47 ميجاهرتز إلى 1800 ميجاهرتز

● عبوة QFN 3 × 3

● متوافق مع توجيهات RoHS

استعلام

ورقة البيانات

فئات المنتجات

SG207 من سانلاند عبارة عن دائرة متكاملة (IC) لمضخم ترددات لاسلكية أحادي الطرف من نوع MMIC مصنوعة من GaAs pHEMT، مصممة لتطبيقات DOCSIS 3.1 وDOCSIS 4.0 في اتجاهي الإرسال والاستقبال. يدعم الجهاز نطاق تردد الإرسال من 5 ميجاهرتز إلى 684 ميجاهرتز، ونطاق تردد الاستقبال من 47 ميجاهرتز إلى 1800 ميجاهرتز، موفرًا كسبًا نموذجيًا قدره 21 ديسيبل، ومستوى ضوضاء منخفض، وخطية عالية في حزمة QFN صغيرة الحجم 3 × 3. يعمل SG207 بجهد تغذية واحد 5 فولت أو 7 فولت، وهو مناسب للعُقد الضوئية، ومعدات CMTS الطرفية، وشبكات FTTH GPON/GEPON، ومودمات الكابل، وبوابات الإنترنت المنزلية، وتطبيقات تضخيم الإشارة أحادية الطرف.

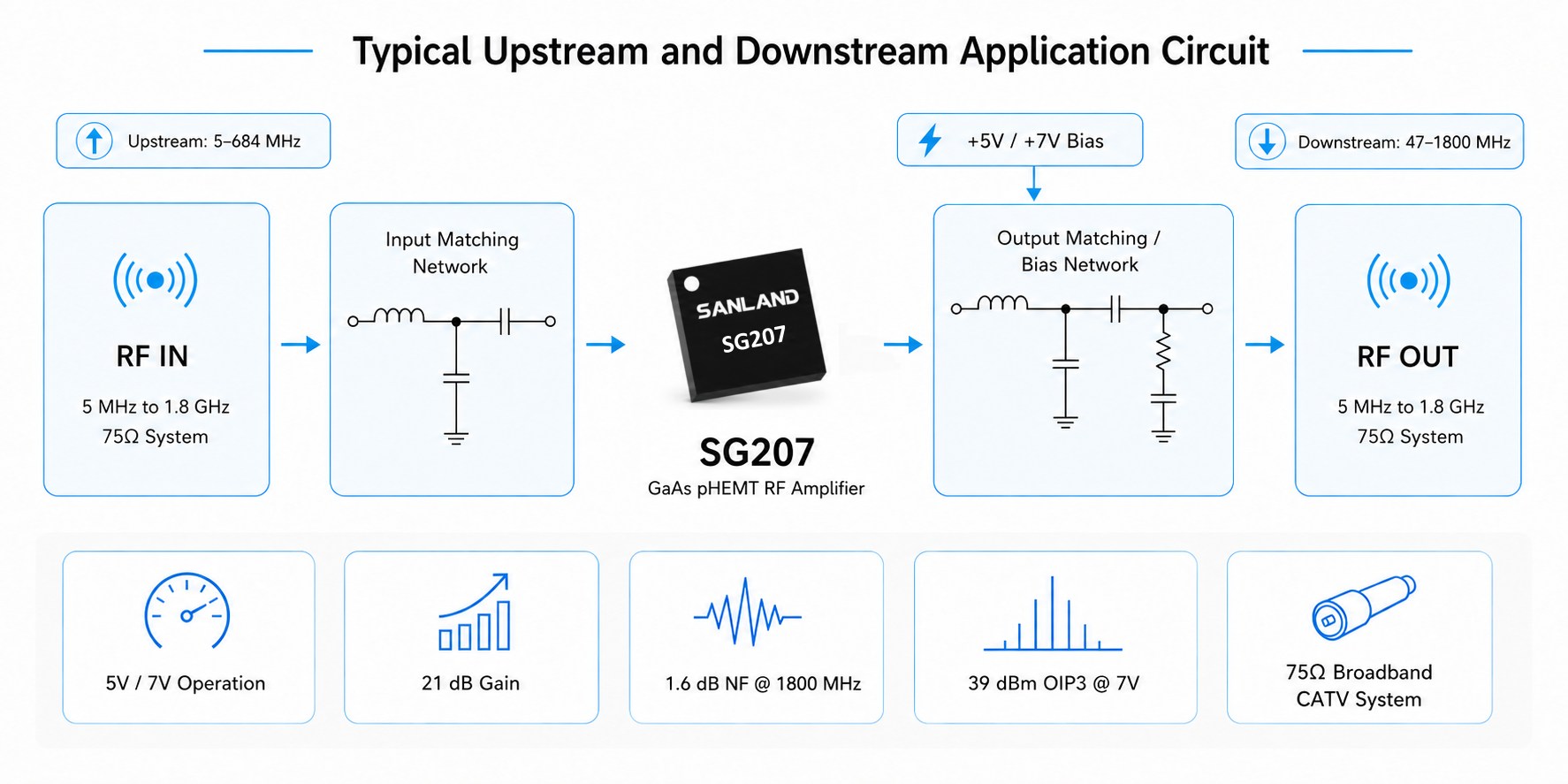

SG207 GaAs pHEMT RF amplifier typical upstream and downstream application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

تطبيق المصب، 47-1800 ميجاهرتز

المعلمة	+5 فولت نموذجي	+7 فولت نموذجي
تكرار	47-1800 ميجاهرتز	47-1800 ميجاهرتز
التيار الكهربائي	71 مللي أمبير	101 مللي أمبير
يكسب	21 ديسيبل	21.4 ديسيبل
منحدر اكتساب	1 ديسيبل	1 ديسيبل
العزل العكسي	25 ديسيبل	25 ديسيبل
فقدان العودة المدخلة	18 ديسيبل	20 ديسيبل
خسارة العودة في المخرجات	20 ديسيبل	20 ديسيبل
معامل الضوضاء	1.0 / 1.6 ديسيبل	1.0 / 1.6 ديسيبل
OIP3	36 ديسيبل ميلي واط	39 ديسيبل ميلي واط
OP1dB	20 ديسيبل ميلي واط	23 ديسيبل ميلي واط
المقاومة الحرارية	57 درجة مئوية/واط	57 درجة مئوية/واط

تطبيق المنبع، 5-700 ميجاهرتز

المعلمة	+5 فولت نموذجي	+7 فولت نموذجي
تكرار	5-700 ميجاهرتز	5-700 ميجاهرتز
التيار الكهربائي	70 مللي أمبير	100 مللي أمبير
يكسب	21 ديسيبل	21.3 ديسيبل
منحدر اكتساب	0.2 ديسيبل	0.2 ديسيبل
العزل العكسي	23 ديسيبل	23 ديسيبل
فقدان العودة المدخلة	21 ديسيبل	22 ديسيبل
خسارة العودة في المخرجات	20 ديسيبل	19 ديسيبل
معامل الضوضاء	0.9 / 1.0 ديسيبل	0.9 / 1.2 ديسيبل
OIP3	35 ديسيبل ميلي واط	40 ديسيبل ميلي واط
OP1dB	20 ديسيبل ميلي واط	23 ديسيبل ميلي واط
المقاومة الحرارية	57 درجة مئوية/واط	57 درجة مئوية/واط

يدعم SG207 تطبيقات DOCSIS ذات النطاق العريض للترددات اللاسلكية في اتجاهي الإرسال والاستقبال للبنية التحتية لشبكة الكابلات ومعدات المستخدم.

شبكات DOCSIS 3.1 / DOCSIS 4.0
التطبيقات الأولية
التطبيقات النهائية
العقد البصرية
معدات نظام إدارة الاتصالات المركزية (CMTS)
أجهزة مودم الكابلات وبوابات الإنترنت المنزلية

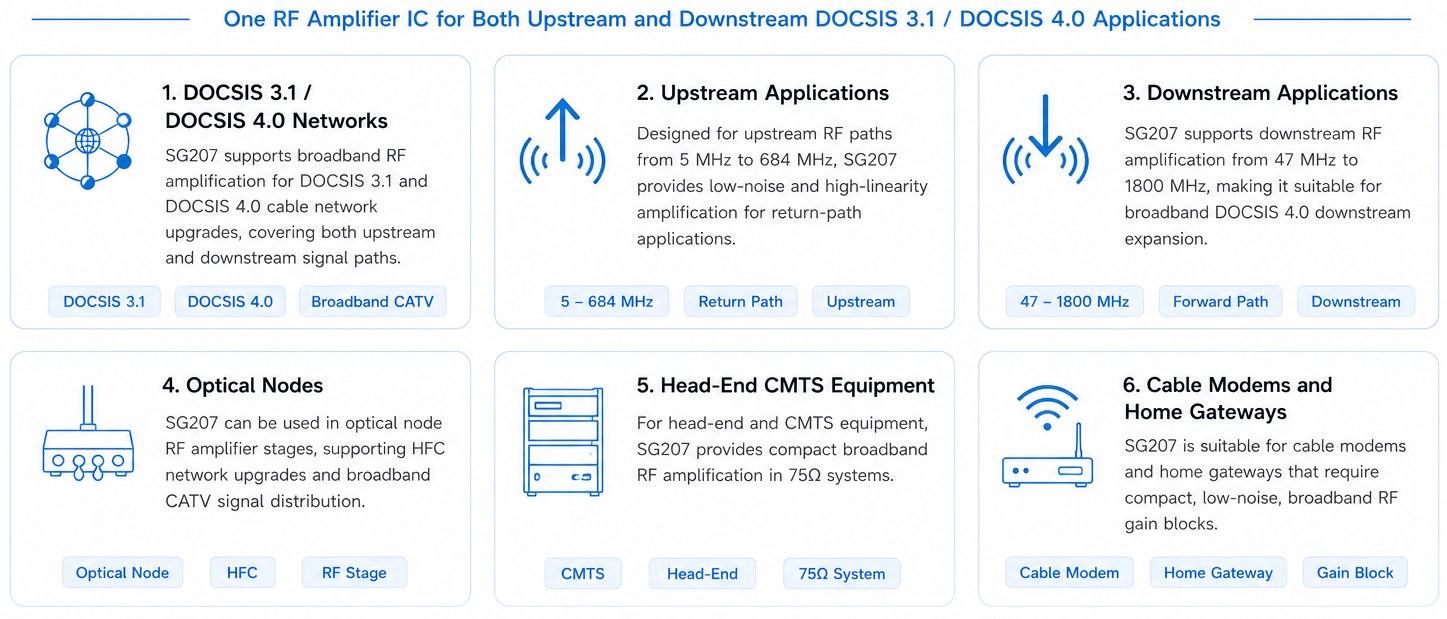

SG207 GaAs pHEMT RF amplifier for DOCSIS 3.1 and DOCSIS 4.0 upstream and downstream applications, optical nodes, CMTS equipment, cable modems and home gateways
