مضخم صوت منخفض الضوضاء (LNA)

دائرة متكاملة لمضخم الترددات الراديوية SG208 بتردد 1.2 جيجاهرتز، عالي الكسب ومنخفض الضوضاء، مصنوع من GaAs pHEMT

SG208 high-gain low-noise GaAs pHEMT RF amplifier IC in 3 × 3 QFN package

دائرة متكاملة لمضخم الترددات الراديوية SG208 بتردد 1.2 جيجاهرتز، عالي الكسب ومنخفض الضوضاء، مصنوع من GaAs pHEMT

الميزات الرئيسية

● نطاق التشغيل من 47 ميجاهرتز إلى 1218 ميجاهرتز

●تشغيل بجهد 5 فولت و8 فولت

● الكسب: 25 ديسيبل نموذجي

● معامل الضوضاء: 1.0 ديسيبل عند 1200 ميجاهرتز

● OIP3: 39 ديسيبل ميلي واط نموذجي عند 8 فولت

●OP1dB: 24 ديسيبل ميلي واط نموذجي عند 8 فولت

● وحدة كسب أحادية الطرف

● عبوة QFN 3 × 3

● متوافق مع توجيهات RoHS

استعلام

ورقة البيانات

فئات المنتجات

SG208 من سانلاند عبارة عن دائرة متكاملة (IC) لمضخمات الترددات اللاسلكية أحادية الطرف (MMIC) من نوع GaAs pHEMT، تتميز بكسب عالٍ وضوضاء منخفضة، ومصممة لتطبيقات الترددات اللاسلكية واسعة النطاق من 47 ميجاهرتز إلى 1218 ميجاهرتز. بكسب نموذجي يبلغ 25 ديسيبل، ومعامل ضوضاء 1.0 ديسيبل عند 1200 ميجاهرتز، ونقطة تقاطع من الدرجة الثالثة (OIP3) تصل إلى 39 ديسيبل ميلي واط عند 8 فولت، تُعد SG208 مناسبة لتطبيقات DOCSIS 3.1، وFTTH GPON/GEPON، والعقد الضوئية، ومعدات CMTS الطرفية، والتلفزيون الفضائي، ومودمات الكابل، وأجهزة الاستقبال الرقمية، وتطبيقات تضخيم الإشارة أحادية الطرف. يعمل الجهاز بجهد 5 فولت أو 8 فولت، ويأتي في عبوة QFN صغيرة الحجم 3 × 3.

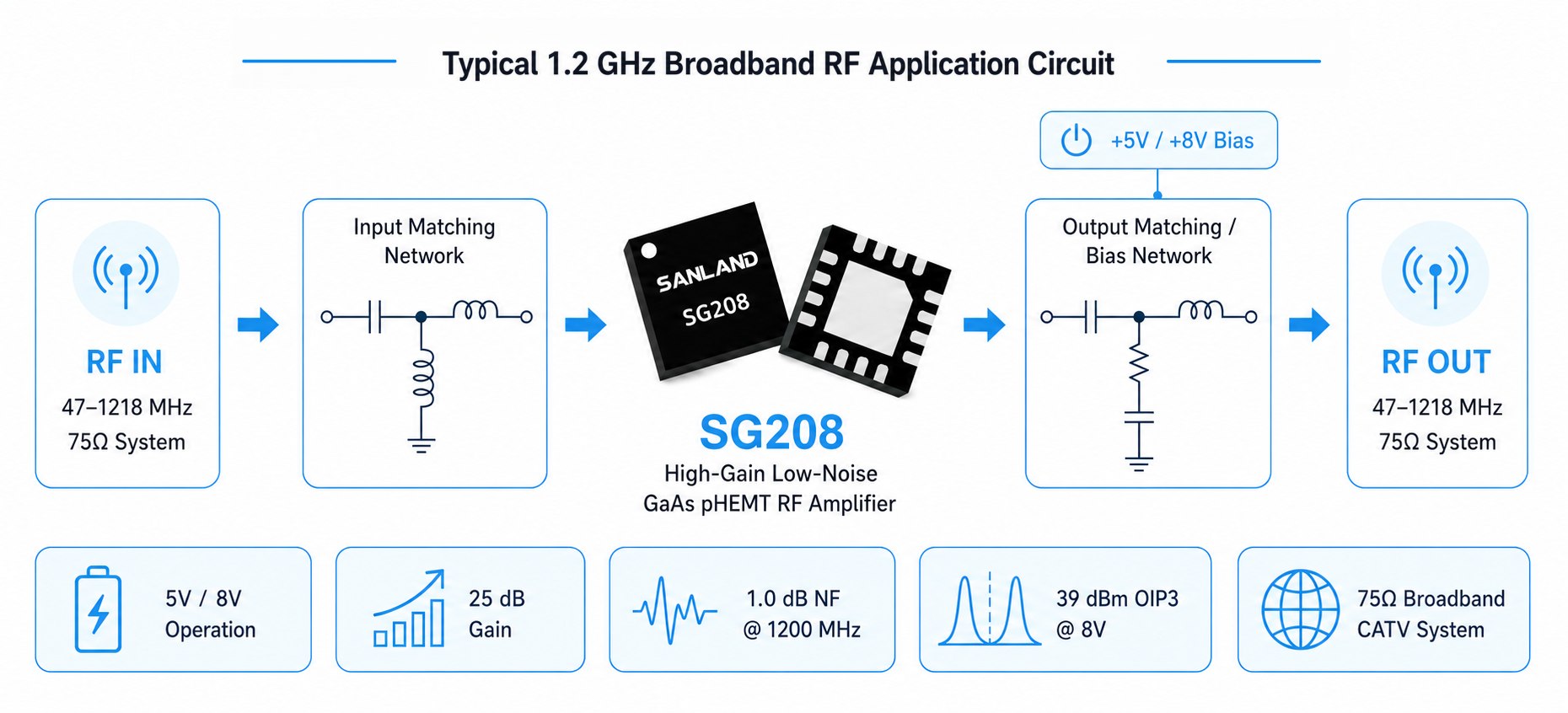

SG208 high-gain low-noise RF amplifier typical application circuit for 47 MHz to 1218 MHz broadband CATV systems

المعلمة	+5 فولت نموذجي	+8 فولت نموذجي
تكرار	47–1218 ميجاهرتز	47–1218 ميجاهرتز
التيار الكهربائي	72 مللي أمبير	112 مللي أمبير
يكسب	24.8 ديسيبل	25 ديسيبل
منحدر اكتساب	0.6 ديسيبل	0.5 ديسيبل
العزل العكسي	27 ديسيبل	27 ديسيبل
فقدان العودة المدخلة	19 ديسيبل	22 ديسيبل
خسارة العودة في المخرجات	20 ديسيبل	20 ديسيبل
معامل الضوضاء	0.7 / 1.0 ديسيبل	0.8 / 1.1 ديسيبل
OIP3	37 ديسيبل ميلي واط	39 ديسيبل ميلي واط
OP1dB	20.5 ديسيبل ميلي واط	24 ديسيبل ميلي واط
المقاومة الحرارية	57 درجة مئوية/واط	57 درجة مئوية/واط

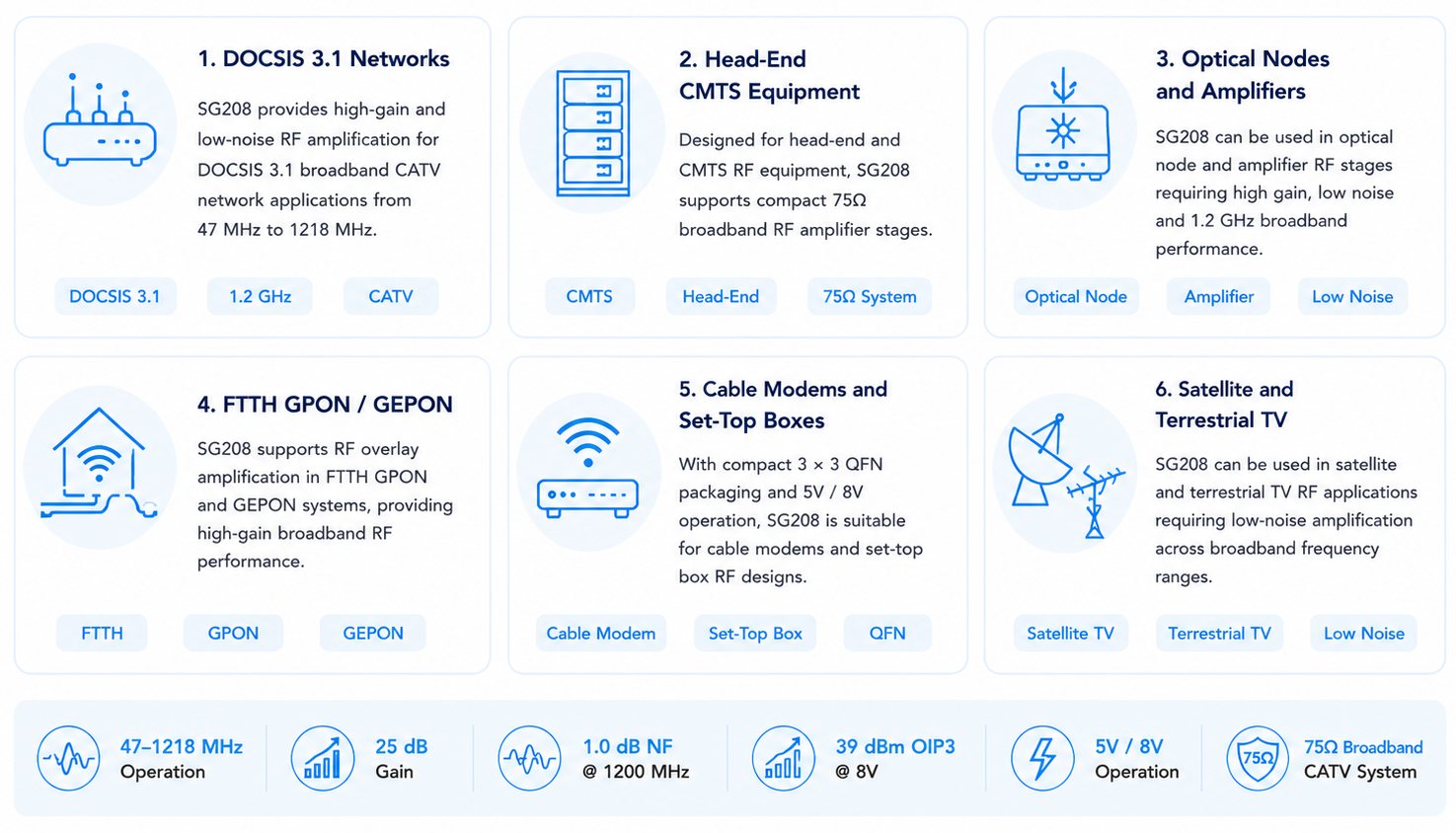

يوفر SG208 تضخيمًا عالي الكسب ومنخفض الضوضاء للترددات اللاسلكية من 47 ميجاهرتز إلى 1218 ميجاهرتز لـ DOCSIS 3.1 و FTTH والعقد البصرية ومعدات CMTS وأجهزة مودم الكابلات وأجهزة فك التشفير.
