وصلة RFoF-C تناظرية تعمل بالتحكم عن بعد عبر الألياف الضوئية بتردد 5 ميجاهرتز - 6 جيجاهرتز

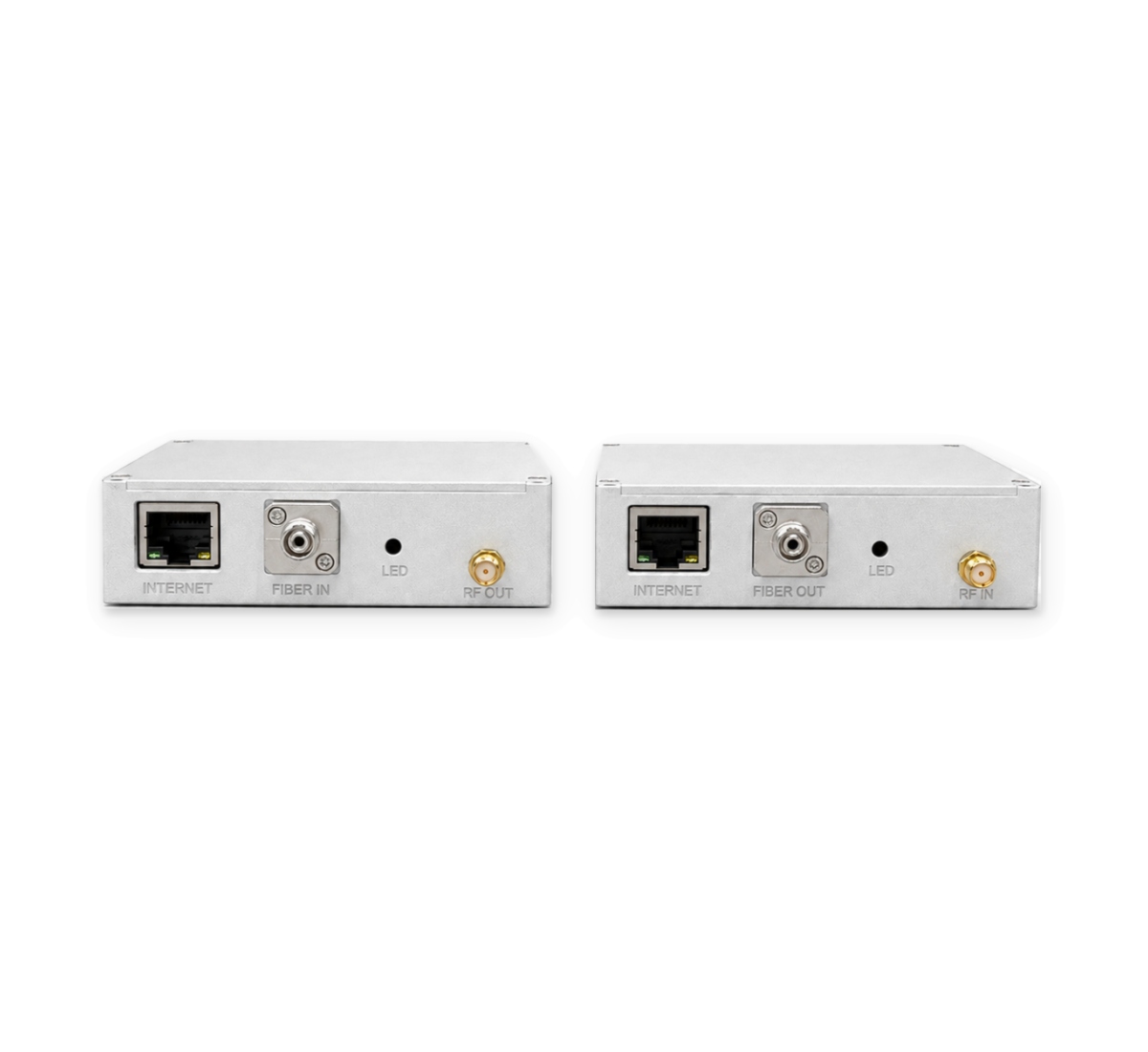

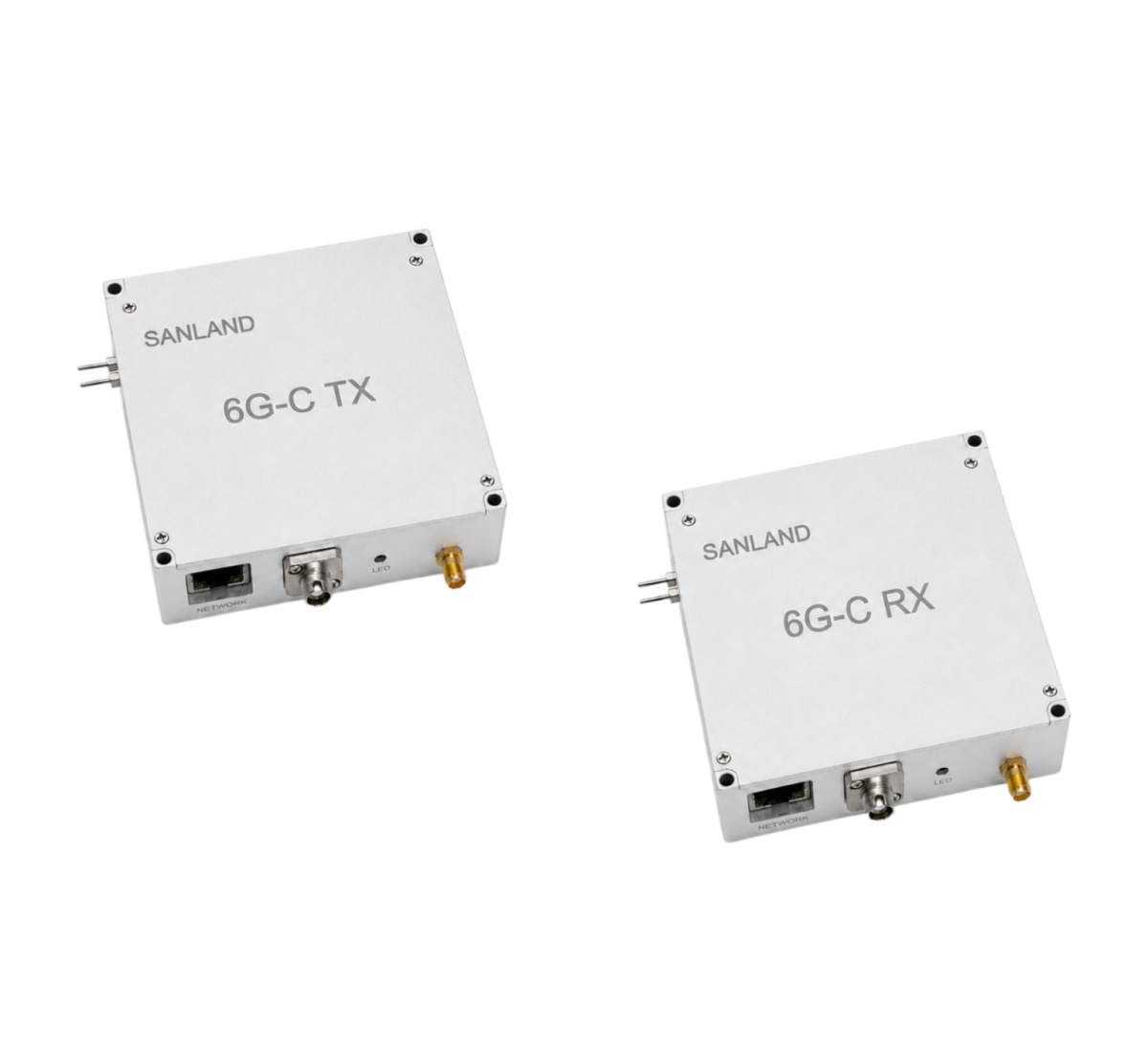

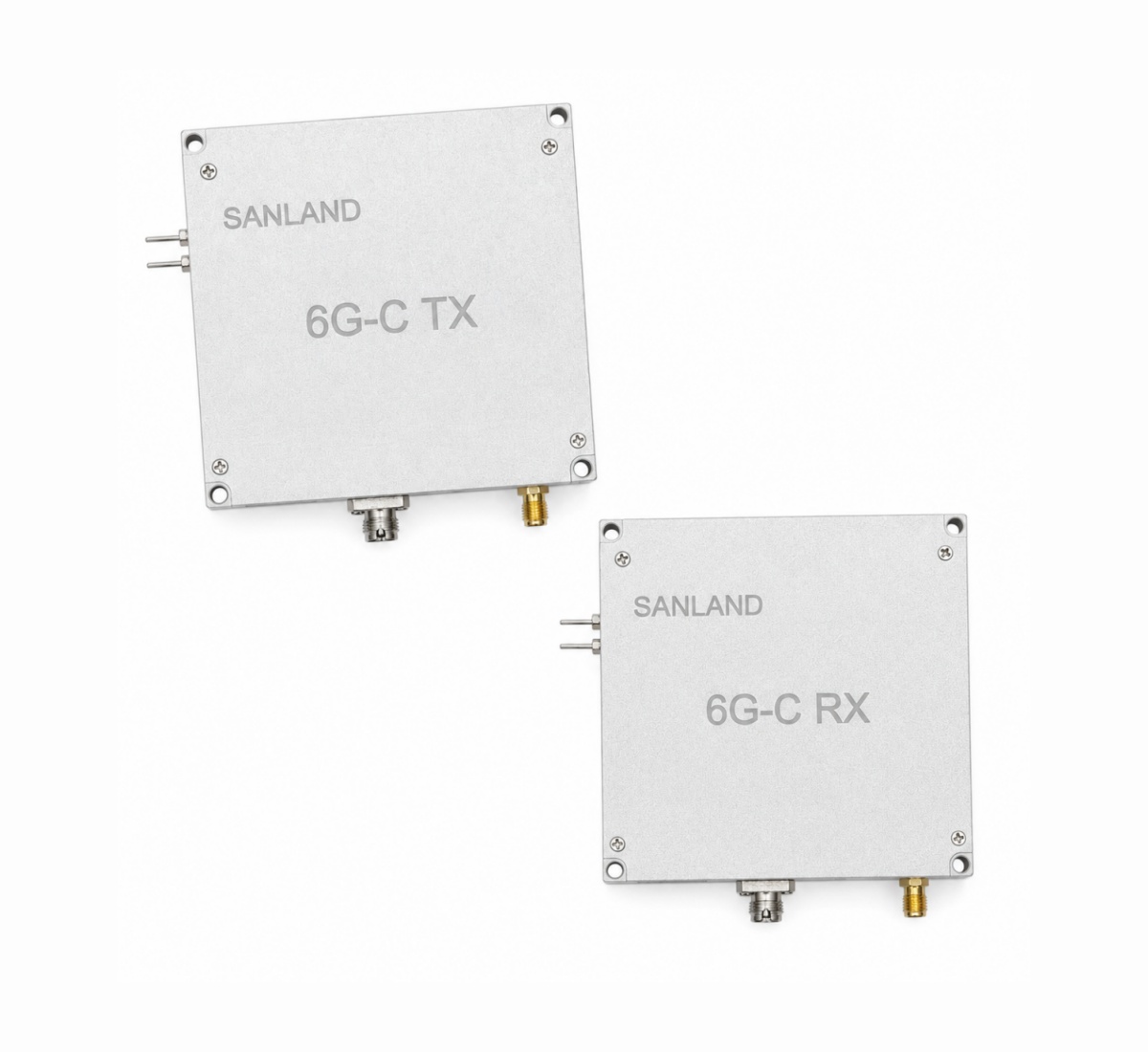

جهاز SANLAND RFoF-C هو وصلة تناظرية تعمل بالترددات الراديوية عبر الألياف الضوئية، ويتم التحكم بها عن بُعد، وهي مصممة لنقل إشارات الترددات الراديوية من 5 ميجاهرتز إلى 6 جيجاهرتز عبر ألياف أحادية النمط. يتكون الجهاز من مُرسِل 6G-C ومستقبل 6G-C، ويشكلان معًا وصلة بصرية كاملة من نقطة إلى نقطة، مع واجهات SMA بمقاومة 50 أوم ووصلة بصرية FC/APC بتردد 1550 نانومتر.

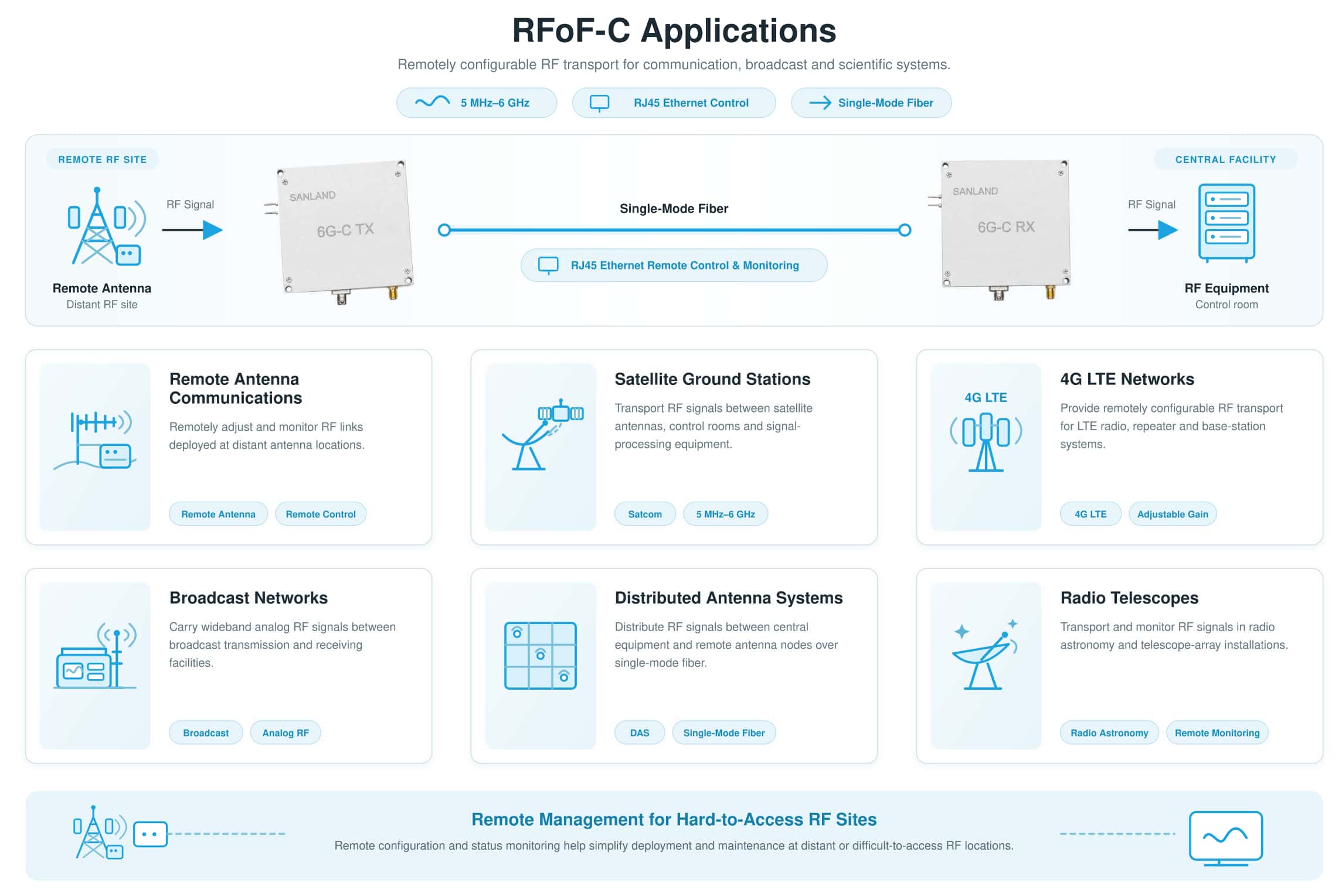

تتيح وحدة تحكم دقيقة داخلية، وإمكانية برمجة التوهين، وأنماط مضخم الإشارة المنخفض الضوضاء (LNA) القابلة للاختيار، للمستخدمين ضبط كسب الوصلة عن بُعد وفقًا لظروف إدخال الترددات اللاسلكية المختلفة. ومن خلال واجهة إيثرنت RJ45، يمكن للمشغلين ضبط الكسب ومراقبة مستوى الترددات اللاسلكية ودرجة الحرارة من جهاز كمبيوتر بعيد، مما يقلل الحاجة إلى الصيانة الميدانية في مواقع الهوائيات البعيدة، وأنظمة الاتصالات عبر الأقمار الصناعية، وأنظمة الهوائيات الموزعة، ومواقع البث.

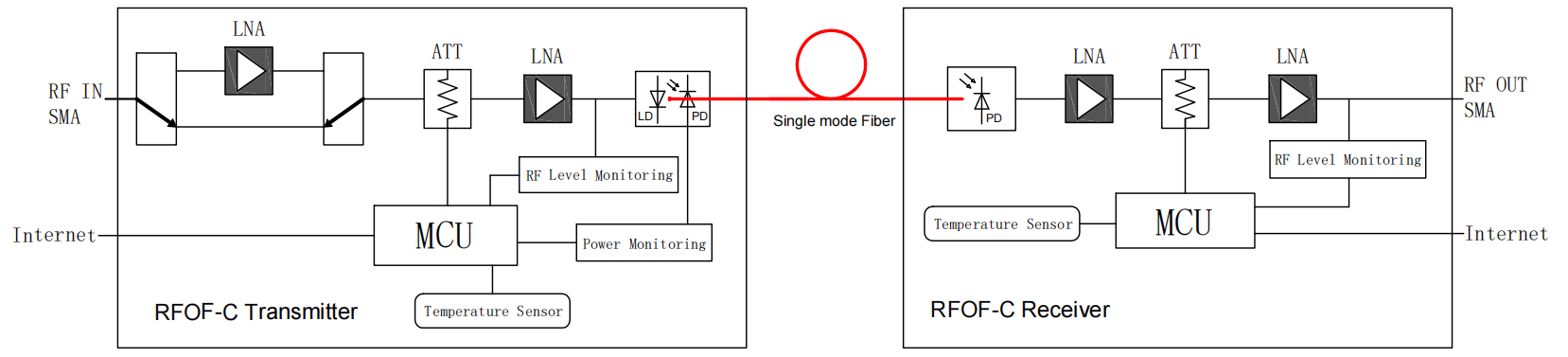

 بنية RFoF-C الوظيفية

يدمج رابط RFoF-C الكامل معالجة إشارة الترددات اللاسلكية والتحويل البصري والمراقبة المدمجة والتحكم عبر الإيثرنت بين جهاز الإرسال وجهاز الاستقبال.

• تهيئة إشارة الترددات اللاسلكية

تتحكم مضخمات الضوضاء المنخفضة ومراحل التوهين في مستويات إشارة الترددات اللاسلكية عبر الوصلة.

• التحويل البصري

يتم تحويل إشارات الترددات الراديوية للإرسال عبر الألياف أحادية النمط واستعادتها عند جهاز الاستقبال.

• التحكم والمراقبة عبر الإيثرنت

تقوم وحدات التحكم الدقيقة المدمجة بتوصيل وظائف التحكم والمراقبة بواجهة إيثرنت RJ45.

 أوضاع تشغيل الترددات اللاسلكية القابلة للتحديد

إيقاف تشغيل LNA: قدرة أعلى على معالجة طاقة الإدخال و103 ديسيبل هرتز^2/3SFDR لإشارات دخل الترددات اللاسلكية الأقوى.

LNA ON: كسب وصلة اسمي 36 ديسيبل ومعامل ضوضاء 8 ديسيبل لاستقبال إشارة الترددات اللاسلكية منخفضة المستوى.

 الأسئلة الشائعة

• ما هي الوظائف التي يمكن التحكم بها ومراقبتها عن بعد على جهاز RFoF-C؟

من خلال واجهة إيثرنت RJ45، يمكن للمستخدمين ضبط كسب الاتصال عن بُعد، بما في ذلك التحكم في التوهين القابل للبرمجة لجهاز الإرسال. كما يدعم برنامج الكمبيوتر عن بُعد مراقبة مستوى الترددات اللاسلكية ودرجة الحرارة.

• كيف يتم توصيل جهاز RFoF-C بجهاز كمبيوتر التحكم؟

يتصل جهاز RFoF-C بجهاز كمبيوتر تحكم عبر منفذ إيثرنت RJ45. يوفر برنامج الكمبيوتر عن بُعد إمكانية الوصول إلى وظائف الضبط والمراقبة المتاحة.

• ما هو نطاق التوهين القابل للبرمجة؟

يوفر جهاز الإرسال RFoF-C توهينًا قابلًا للبرمجة من 0 إلى 31 ديسيبل بخطوات 1 ديسيبل، مما يسمح بضبط مستوى إشارة الترددات اللاسلكية لظروف الإدخال المختلفة.

• ما الفرق بين وضع تشغيل مضخم الإشارة المنخفض (LNA ON) ووضع إيقاف تشغيل مضخم الإشارة المنخفض (LNA OFF)؟

يوفر مُضخّم الإشارة المنخفض الضوضاء (LNA) عند تشغيله كسبًا اسميًا للوصلة يبلغ 36 ديسيبل، ومعامل ضوضاء يبلغ 8 ديسيبل، وقيمة P1dB للإدخال تبلغ -35 ديسيبل ميلي واط، مما يجعله مناسبًا لإشارات دخل الترددات اللاسلكية ذات المستوى المنخفض. أما عند إيقاف تشغيله، فيوفر كسبًا اسميًا للوصلة يبلغ 6 ديسيبل، ومعامل ضوضاء يبلغ 29 ديسيبل، وقيمة P1dB للإدخال تبلغ -5 ديسيبل ميلي واط، وقيمة ضوضاء تبلغ 103 ديسيبل هرتز.^2/3 SFDR لمدخلات الترددات اللاسلكية الأقوى.

• كم عدد الوحدات المطلوبة لوصلة RFoF-C كاملة؟

يتطلب وصلة RFoF-C كاملة جهاز إرسال 6G-C وجهاز استقبال 6G-C. يقوم جهاز الإرسال بتحويل إشارة الترددات اللاسلكية إلى إشارة ضوئية للإرسال عبر الألياف أحادية النمط، ويقوم جهاز الاستقبال بتحويل الإشارة الضوئية مرة أخرى إلى ترددات لاسلكية في الطرف البعيد.

• كيف يختلف جهاز RFoF-C عن وصلات RFoF الأخرى بتردد 6 جيجاهرتز التابعة لشركة SANLAND؟

صُممت وحدة RFoF-C للتطبيقات التي تتطلب التحكم عن بُعد والمراقبة الآنية، بدلاً من مجرد نقل إشارات الترددات اللاسلكية. فبالإضافة إلى نقل إشارات الترددات اللاسلكية التناظرية عبر الألياف بترددات تتراوح بين 5 ميجاهرتز و6 جيجاهرتز، فهي تتضمن وحدة تحكم دقيقة داخلية، وتحكمًا قابلاً للبرمجة في الترددات اللاسلكية، ومنفذ إيثرنت RJ45، ومراقبة مستوى الترددات اللاسلكية، ومراقبة درجة الحرارة.

وهذا يجعل RFoF-C مناسبًا بشكل خاص لأنظمة الترددات اللاسلكية التي يتم نشرها عن بعد حيث يلزم تعديل أو مراقبة معلمات التشغيل من موقع مركزي.
